Dumper 507

Transporter cingolato multifunzionale!

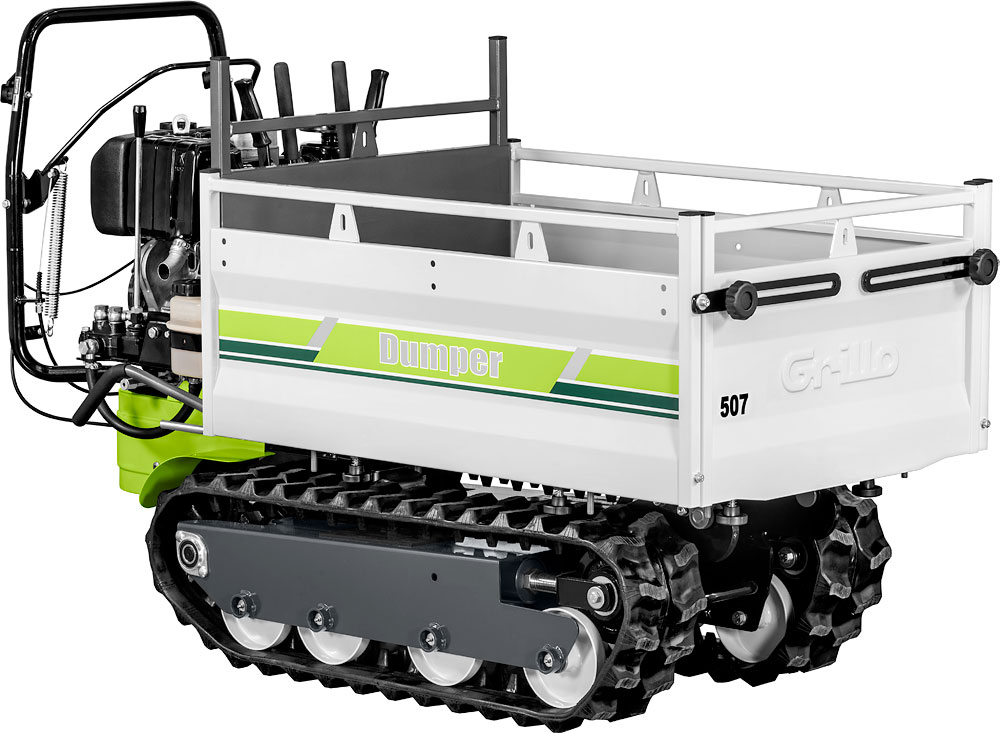

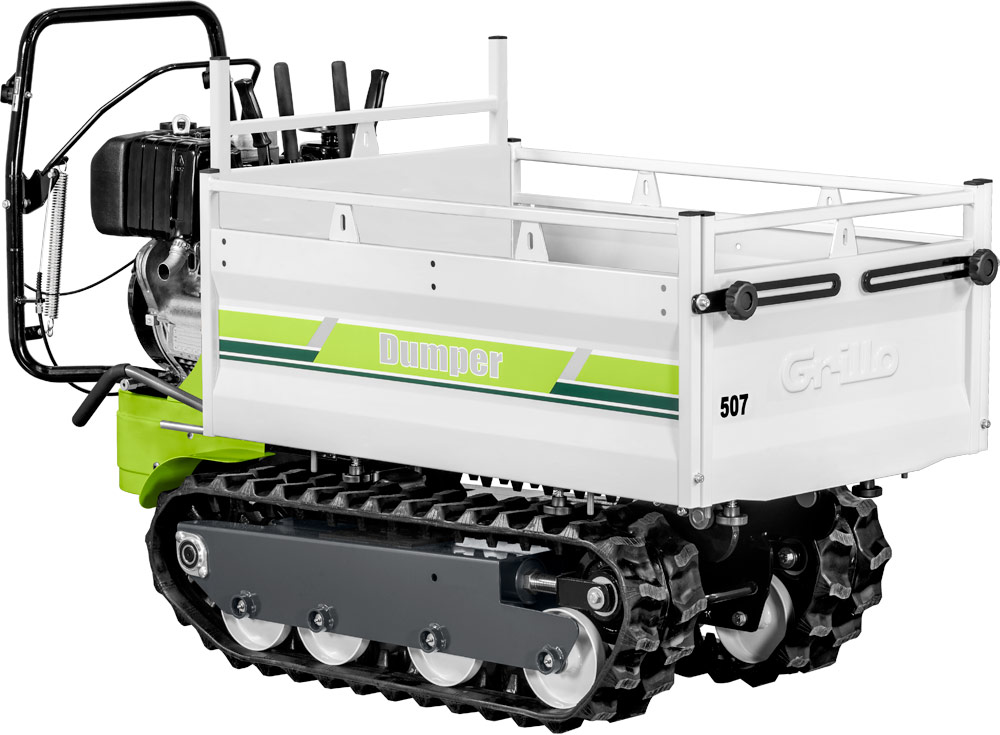

Grillo Dumper 507
Grillo Dumper 507 Grillo Dumper 507 Due le motorizzazioni disponibili, il Subaru EX27 benzina e il Lombardini 15LD350 diesel. Entrambi i motori hanno come punto di forza principale la coppia a bassi regimi di giri Grillo Dumper 507 Grillo Dumper 507 Grillo Dumper 507 Grillo Dumper 507 Grillo Dumper 507 Grillo Dumper 507 Grillo Dumper 507 Con la presa di forza meccanica, insieme al sollevatore idraulico anteriore si possono applicare trincia, spazzola, lama e turbina neve Grillo Dumper 507 Grillo Dumper 507 Grillo Dumper 507 Grillo Dumper 507
Motocarriola cingolata potente e versatile, Dumper 507 è adatto a trasportare ogni tipo di materiale nei più diversi settori di utilizzo.
La trazione totalmente meccanica permette di sfruttare a pieno la potenza del motore, i cingoli in gomma con maglie in acciaio e le performanti motorizzazioni disponibili, sono la base per garantire la portata utile del cassone di ben 500 kg!
I numerosi accessori applicabili rendono Dumper 507 non solo un transporter, ma una macchina polivalente!

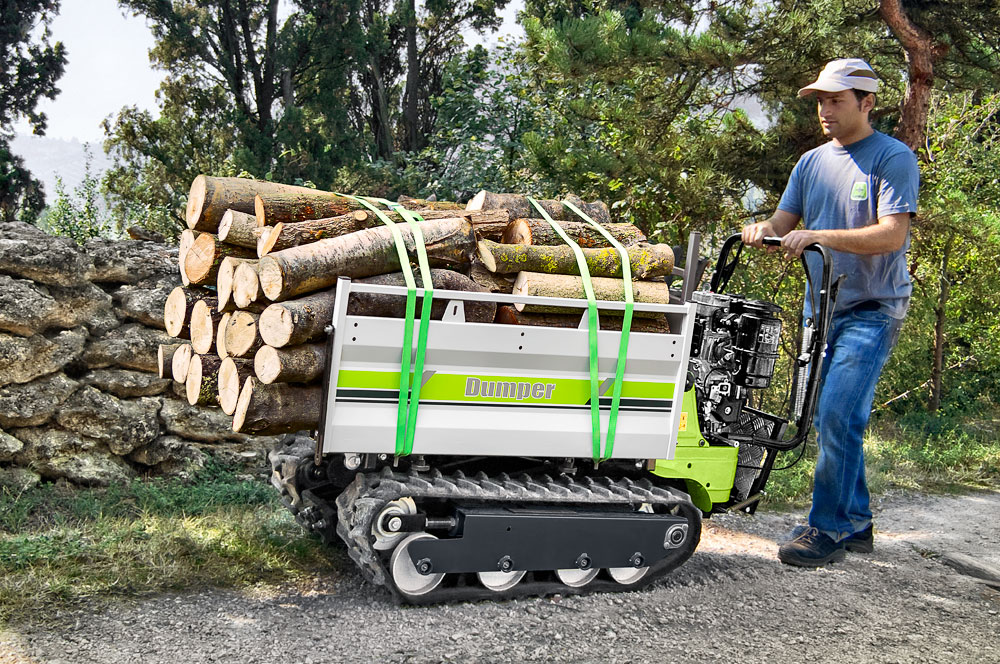

Il cassone con piano e sponde in acciaio, ha un ampio pianale ed è fornito di ganci per fissare il carico. Il piano di carico è espandibile; le sponde laterali ed anteriore possono essere traslate esternamente e fissate senza dover utilizzare chiavi o altri attrezzi, aumentando così la capacità di carico. Traslando le sponde laterali il piano di carico mantiene interamente la superficie di appoggio.

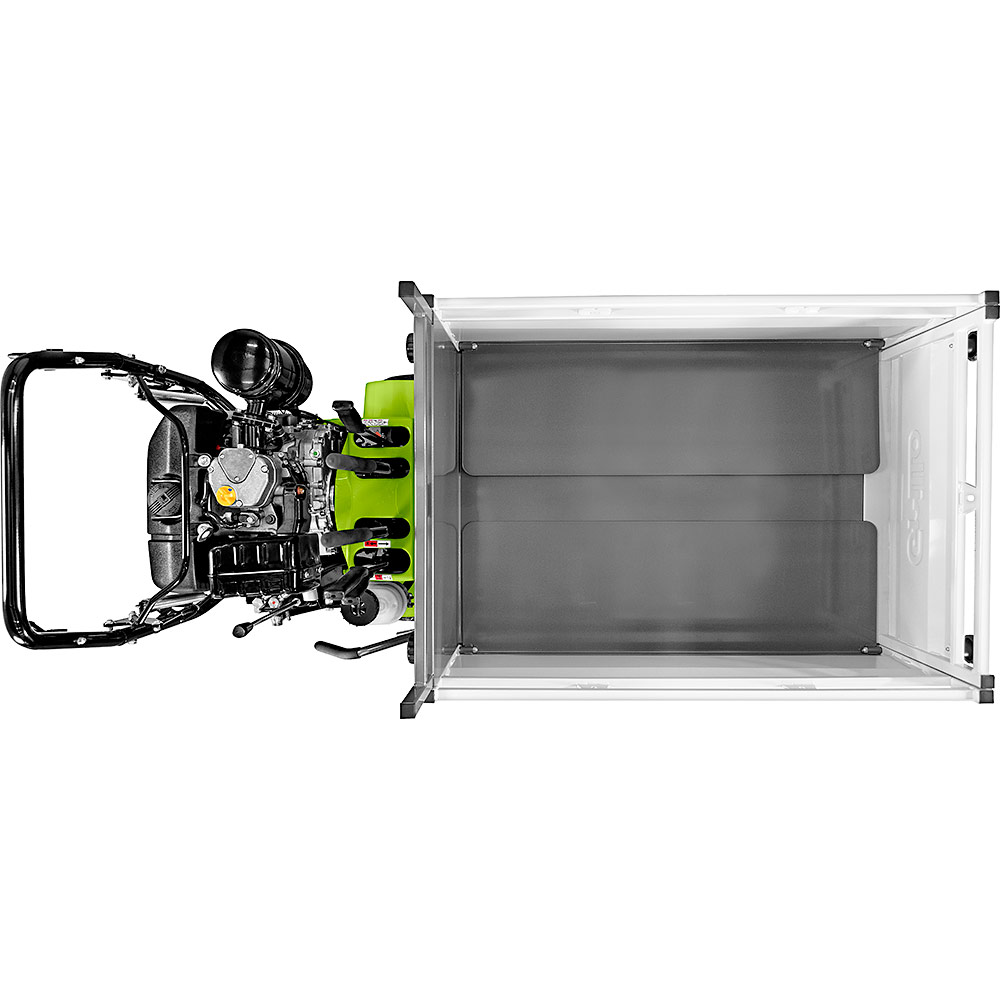

Le dimensioni interne del cassone chiuso sono 100x70cm con altezza 40cm, facendo traslare le sponde nella posizione più esterna le dimensioni diventano 118x122cm.

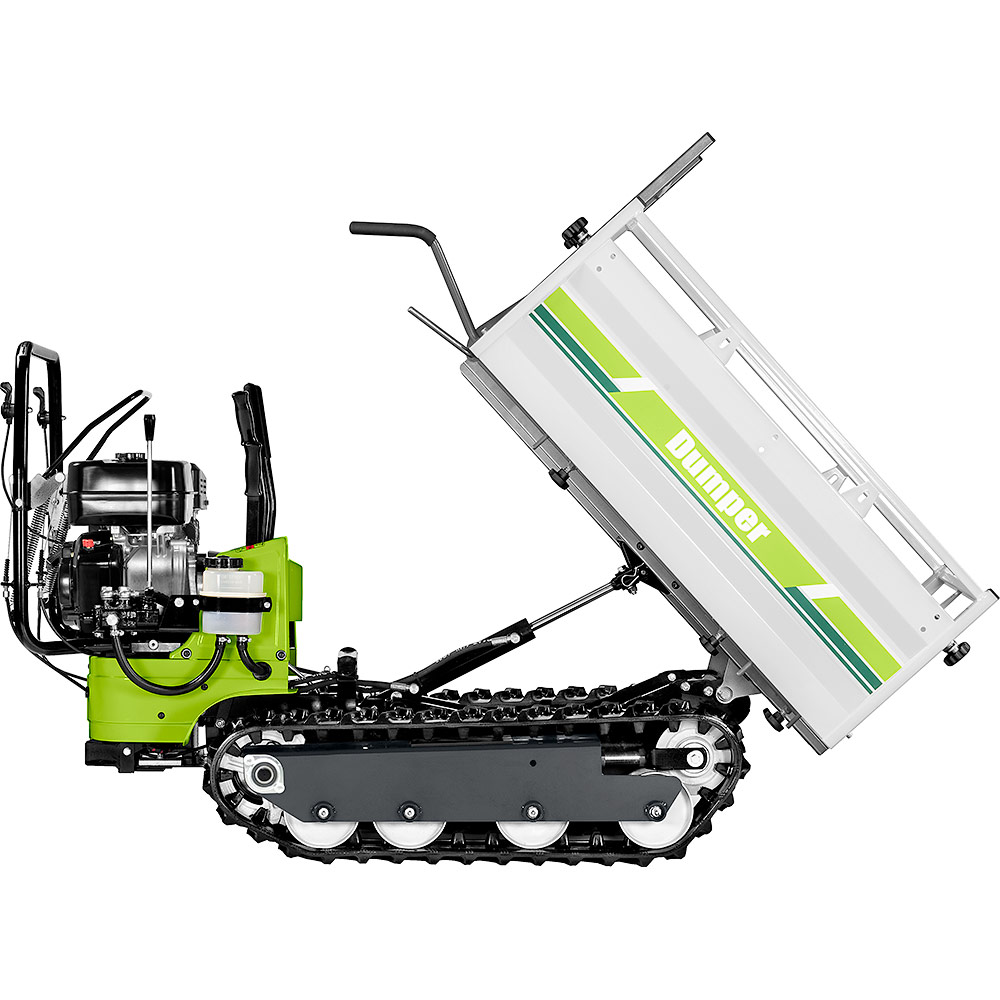

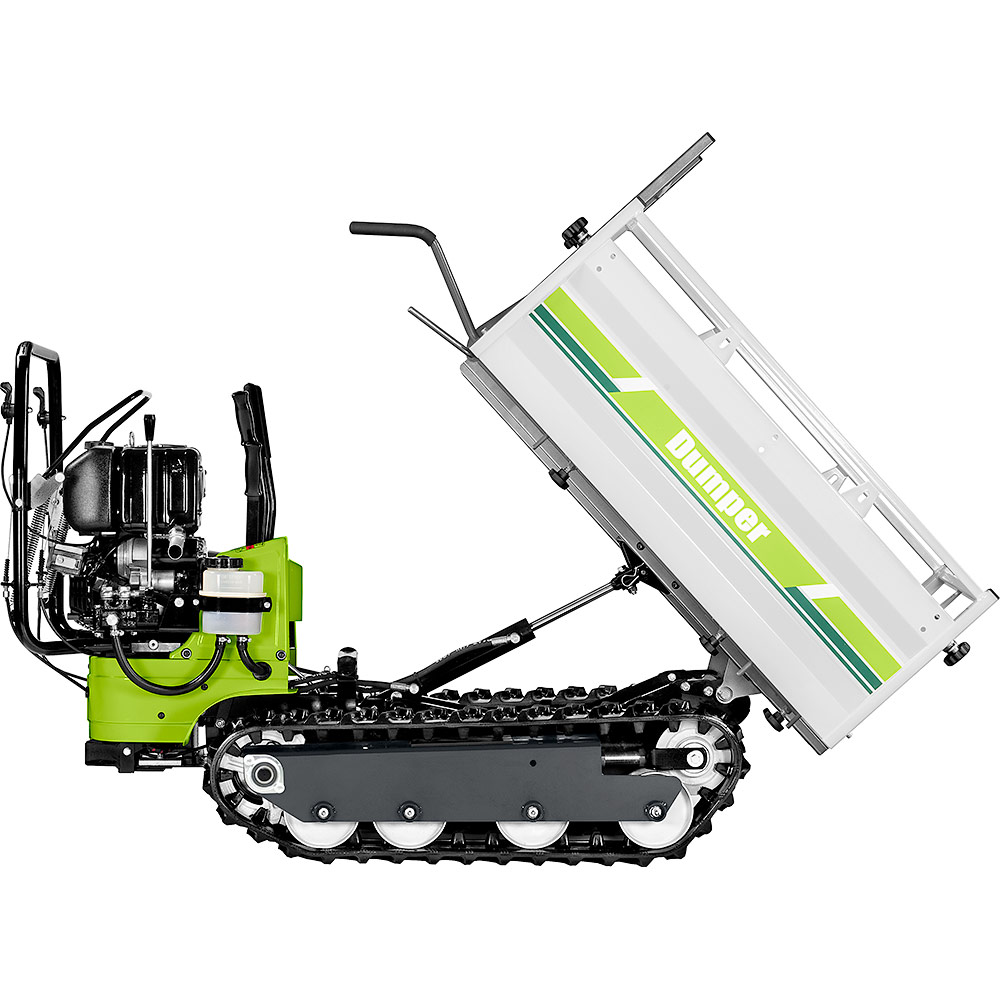

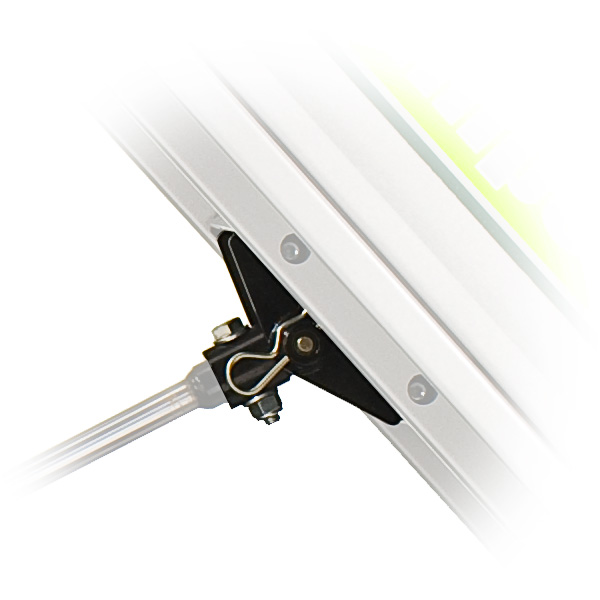

Il cassone dispone di serie di ribaltamento anteriore manuale, una molla a gas accompagna il ribaltamento del cassone riducendo al contempo la forza necessaria.


Il kit ribaltamento idraulico è opzionale.

Dumper 507 è compatto con basso baricentro. Queste caratteristiche assicurano un facile avanzamento in totale sicurezza specialmente in pendenza.



Il profilo tractor dei cingoli permette la trazione in tutte le condizioni di terreno, in terreni con poca portanza, friabili e forti pendenze.

500 kg di portata e una velocità massima di 8,7 km/h permettono di completare qualsiasi trasporto velocemente.
Con 4 marce avanti e 3 retromarce vengono ampiamente soddisfatte le esigenze dei tanti possibili impieghi.

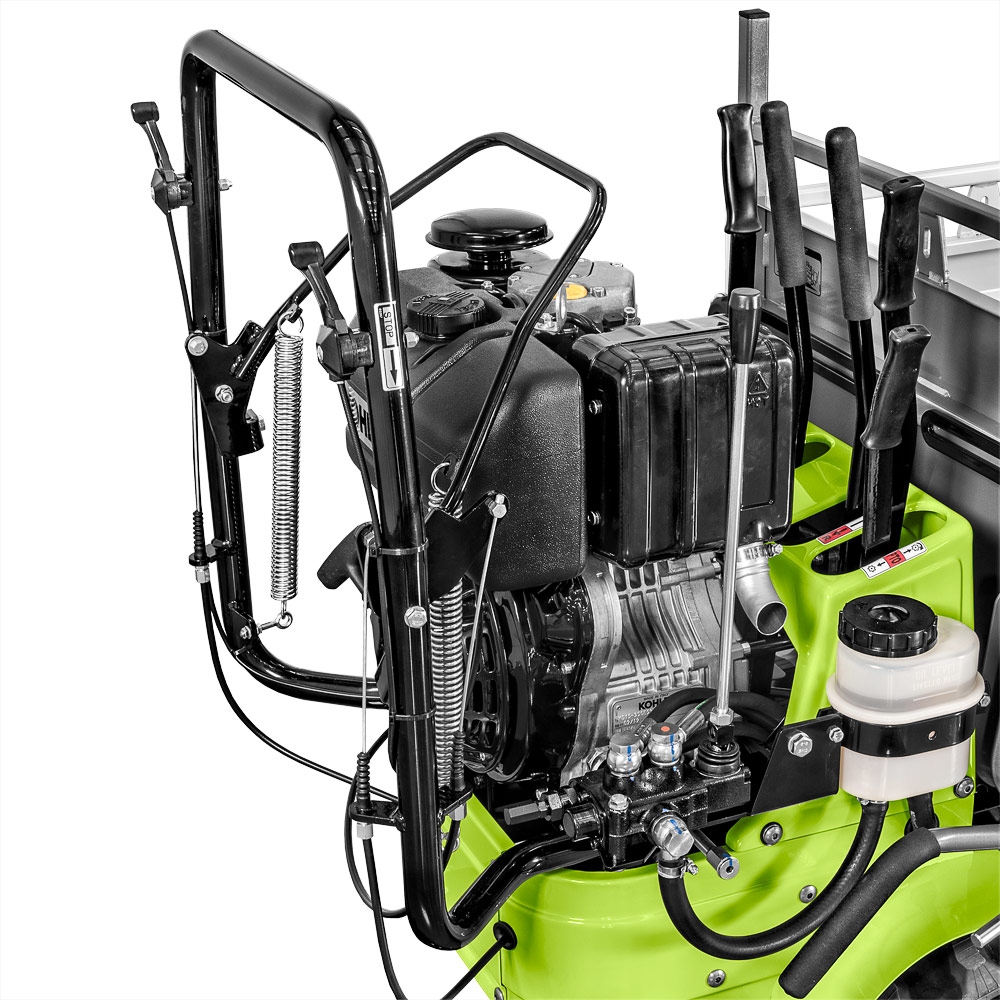

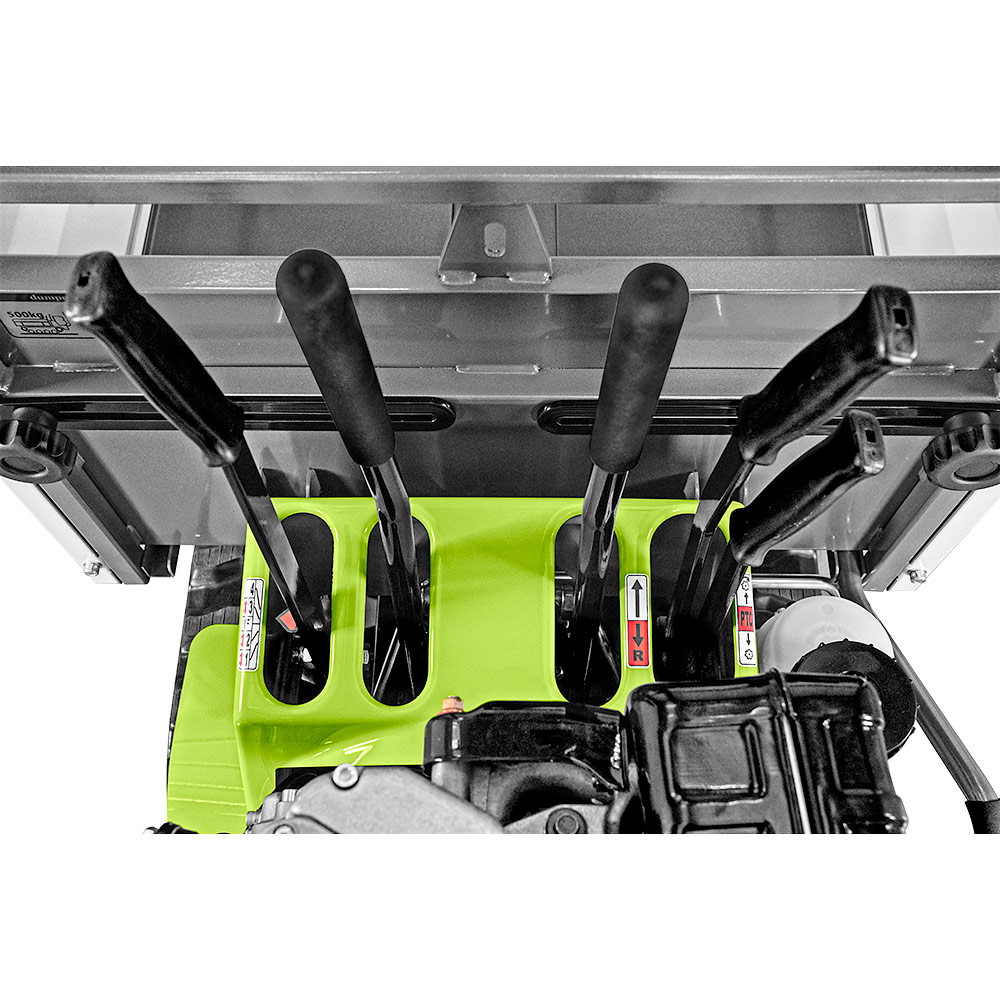

I comandi a leve di Dumper 507 sono intuitivi e pratici da utilizzare.
Il sistema di sterzo di Dumper 507 ideato da Grillo permette di modulare gradatamente la sterzata agendo sulle leve di sterzo. Dumper 507 può eseguire sterzate strettissime con un cingolo bloccato, e sterzate con raggio modulato, anche molto ampie, è facile!
Nella prima fase del movimento di una delle due leve di sterzo, al cingolo viene tolta la trazione, continuando il movimento, si andrà progressivamente a frenare il cingolo stesso tramite il freno a tamburo.
Questo è il segreto dell'estrema manovrabilità di Dumper 507!

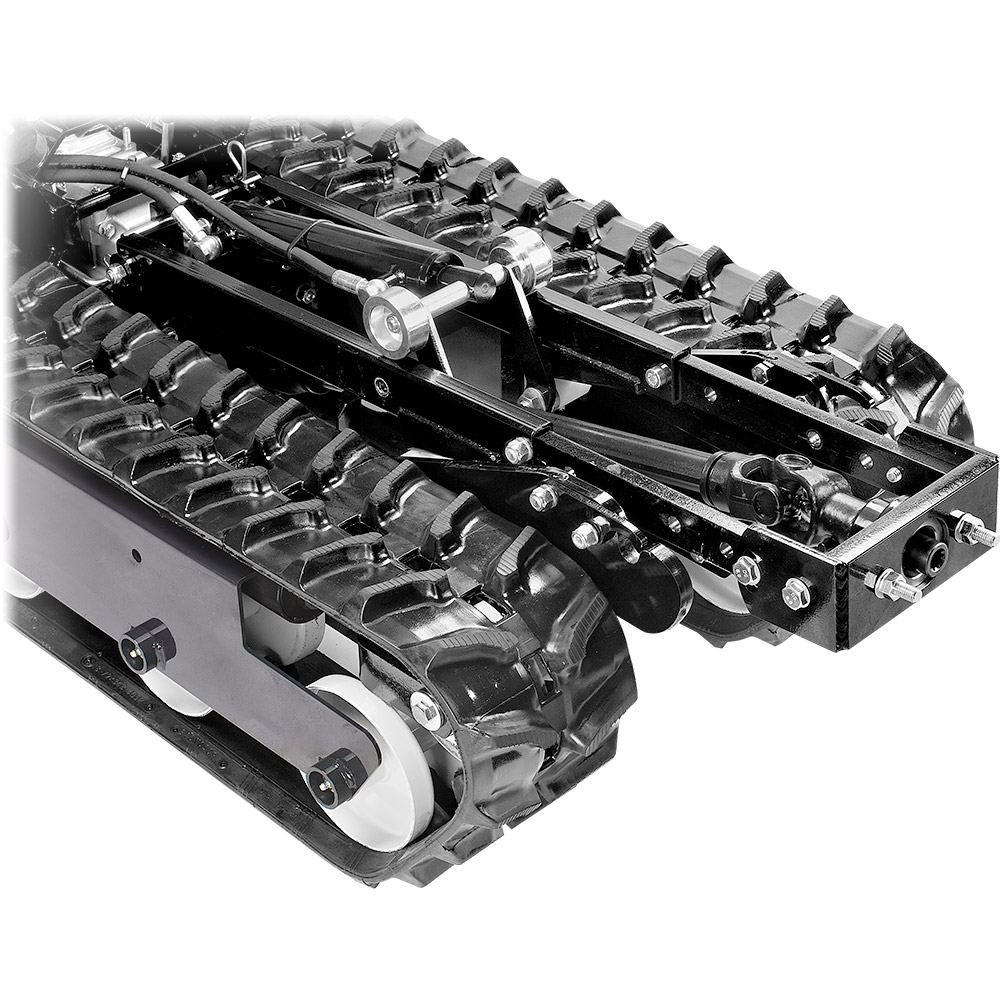

I cingoli di Dumper 507 sono supportati da rulli in acciaio montati su boccole con ingrassatori e la tensione del cingolo è regolata da una molla, accorgimenti indispensabili per poter garantire una grande affidabilità e durata nel tempo.



Inoltre, l'inclinazione anteriore del cingolo favorisce il superamento di gradini e ostacoli di ogni genere.

Dumper 507 è sicuro! É possibile fermare Dumper 507 in qualsiasi momento semplicemente lasciando la leva di avanzamento. Il freno automatico di Dumper 507 entrerà immediatamente in funzione garantendo un arresto immediato anche in condizioni di massima portata e pendenze fino al 48%!

Due le motorizzazioni disponibili, il EX27 benzina e il Kohler KD15-350 diesel. Entrambi i motori hanno come punto di forza principale la coppia a bassi regimi di giri.
I motori di Dumper 507 sono di ultima generazione, moderni, a basse emissioni e consumi ridotti.

Il motore Kohler KD15-350 è disponibile anche con avviamento elettrico.

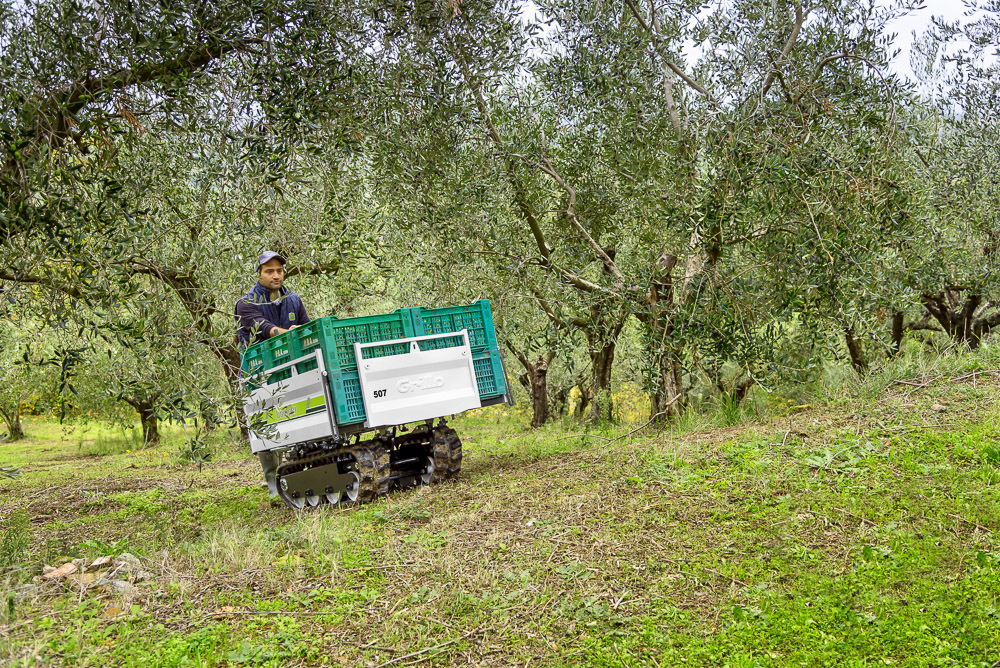

Dumper 507 è un transporter ideale per l'utilizzo nei più svariati settori: in campagna, nei cantieri, sulla neve, in agricoltura, zootecnica, industria, distribuzione e giardinaggio.



Gli accessori applicabili sono molteplici, a partire dalla doppia possibilità di cassone, standard o "Dumper" da 230 L con apertura automatica. Con la presa di forza meccanica, insieme al sollevatore idraulico anteriore si possono applicare trincia, spazzola, lama e turbina neve.

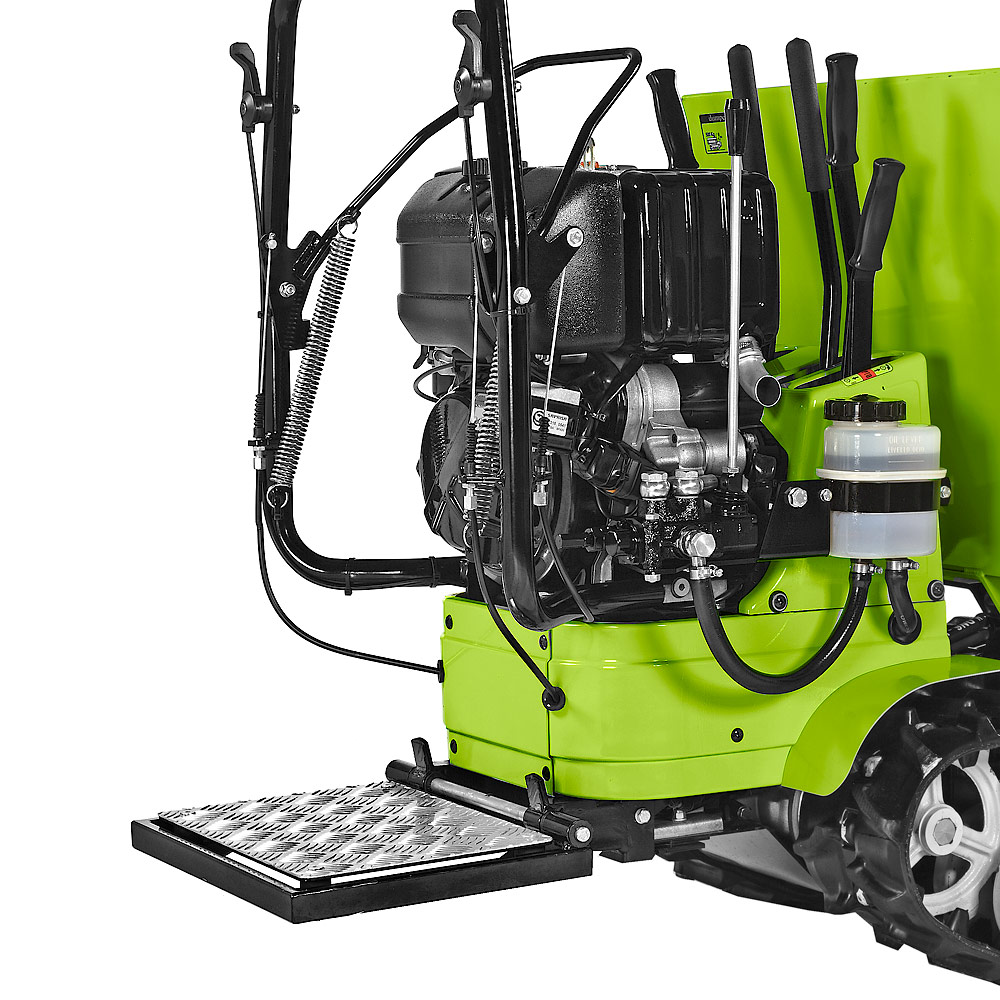

Una comoda pedana montata su antivibranti e richiudibile aiuta l'operatore nei trasferimenti veloci.

La verniciatura delle macchine Grillo è a polvere elettrostatica a doppio strato. Prima ci sono i bagni di lavaggio e preparazione, poi viene applicato un primo strato protettivo che, con la cottura in forno, è la miglior base per l'applicazione di finitura. Il secondo strato di vernice e un ulteriore passaggio in forno a 190°c conferiscono la caratteristica durezza e lucentezza.



Tutte le macchine sono montate minuziosamente e collaudate scrupolosamente da personale specializzato. Il collaudo finale è a motore in moto e con una zavorra per simulare il carico! Una ulteriore e finale garanzia per un prodotto di alta qualità.

Dumper 507, come tutti i prodotti Grillo, è progettato e costruito per durare e mantenere il suo valore per moltissimi anni.
I prodotti Grillo sono distribuiti ed assistiti in maniera capillare dalla rete di rivenditori specializzati Grillo. I ricambi sono disponibili anche dopo tantissimi anni.


Scheda Tecnica
Scheda Tecnica Dumper 507
Motore Kohler KD15 350
Avviamento manuale a fune autoavvolgente
Alimentazione diesel
Cilindrata 349 cc, 1 Cilindro
Potenza 7.5 HP (5.5 kW)
Raffreddato ad aria
Filtro aria a bagno d'olio
Motore Kohler KD15 350
Avviamento manuale ad autoavvolgente ed elettrico con batteria 12v
Alimentazione diesel
Cilindrata 349 cc, 1 Cilindro
Potenza 7.5 HP (5.5 kW)
Raffreddato ad aria
Filtro aria a bagno d'olio
Motore Honda GX270 OHV
Avviamento manuale a fune autoavvolgente
Alimentazione benzina
Cilindrata 270 cc, 1 Cilindro
Potenza 8.4 HP (6.3 kW)
Raffreddato ad aria
Filtro aria a bagno d'olio
Motore Rato R300D
Avviamento manuale ad autoavvolgente ed elettrico con batteria 12v
Alimentazione benzina
Cilindrata 301 cc, 1 Cilindro
Potenza 8.2 HP (6 kW)
Raffreddato ad aria
Filtro aria a secco
Capacità serbatoio carburante 5.4 L mot. R300D - 4,3 L mot. KD15-350 - 5.3 L. mot. GX270
Trasmissione Ad ingranaggi a bagno d'olio
Trazione Con cingoli in gomma con maglie interne in acciaio
Cambio 4 marce avanti + 3 retromarce
Frizione A tensione di cinghia
Appoggio a terra cingolo 70 cm
Cassone di carico Cassone estensibile 100 x 70 cm (dimensione interna da chiuso) H interna 40cm. Ribaltamento anteriore assistito da molla a gas di serie, kit ribaltamento idraulico opzionale. Cassone di tipo Dumper 230 L ribaltabile in avanti con sponda anteriore ad apertura automatica.
Portata 500 kg
Presa di Forza meccanica 965 rpm indipendenti dal cambio
Velocità 1° Marcia 1,0 km/h, 2° Marcia 2,0 km/h, 3° Marcia 3,5 km/h, 4° Marcia 8,7 km/h, 1° Retromarcia 1,0 km/h, 2° Retromarcia 2,0 km/h, 3° Retromarcia 3,5 km/h
Sterzo Tramite frizioni in bagno d'olio combinate con freni
Dispositivi di sicurezza Freno di stazionamento automatico
Lunghezza 171 cm
Larghezza 78 cm
Altezza 108 cm
Ingombro esterno cingoli 65 cm
Peso Peso macchina standard con motore GX270: 302 kg
In Azione!
In Azione!
Motocarriola cingolata potente e versatile, Dumper 507 è adatto a trasportare ogni tipo di materiale nei più diversi settori di utilizzo
Motocarriola cingolata potente e versatile, Dumper 507 è adatto a trasportare ogni tipo di materiale nei più diversi settori di utilizzo
Grillo Dumper 507
Grillo Dumper 507
Grillo Dumper 507
Grillo Dumper 507
Accessori
Accessori Dumper 507

Cassone estensibile Dumper 100 x 70cm

Cassone misure esterne 75x105 cm. Altezza sponda 40 cm - COD.991211
Applicabile su Dumper 406 - Dumper 507
Codice: 991211
Peso: 74 kg

Il cassone con piano e sponde in acciaio, ha un ampio pianale ed è fornito di ganci per fissare il carico.

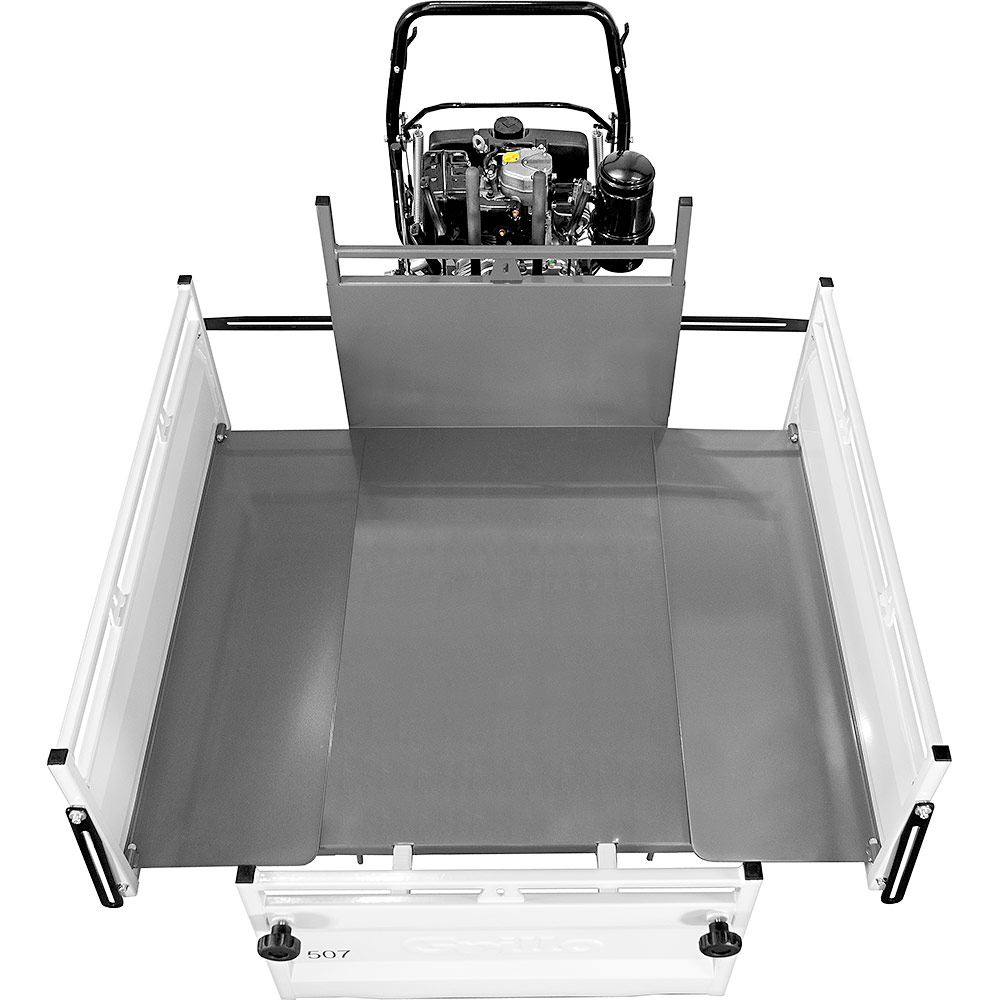

Il piano di carico è estensibile; le sponde laterali ed anteriore possono essere traslate esternamente e bloccate senza dover utilizzare chiavi o altri attrezzi, aumentando così la capacità di carico.

Traslando le sponde laterali il piano di carico mantiene interamente la superficie di appoggio.
L'area interna del cassone con sponde chiuse è 100x70cm (ingombro esterno 105x75cm), facendo traslare le sponde nella posizione più esterna l'area diventana 118x122cm (ingombro esterno 123x127cm).
Le sponde sono alte 40 cm.

Inoltre il cassone dispone di serie di ribaltamento anteriore manuale, e una molla a gas accompagna il ribaltamento riducendo al contempo la forza necessaria.

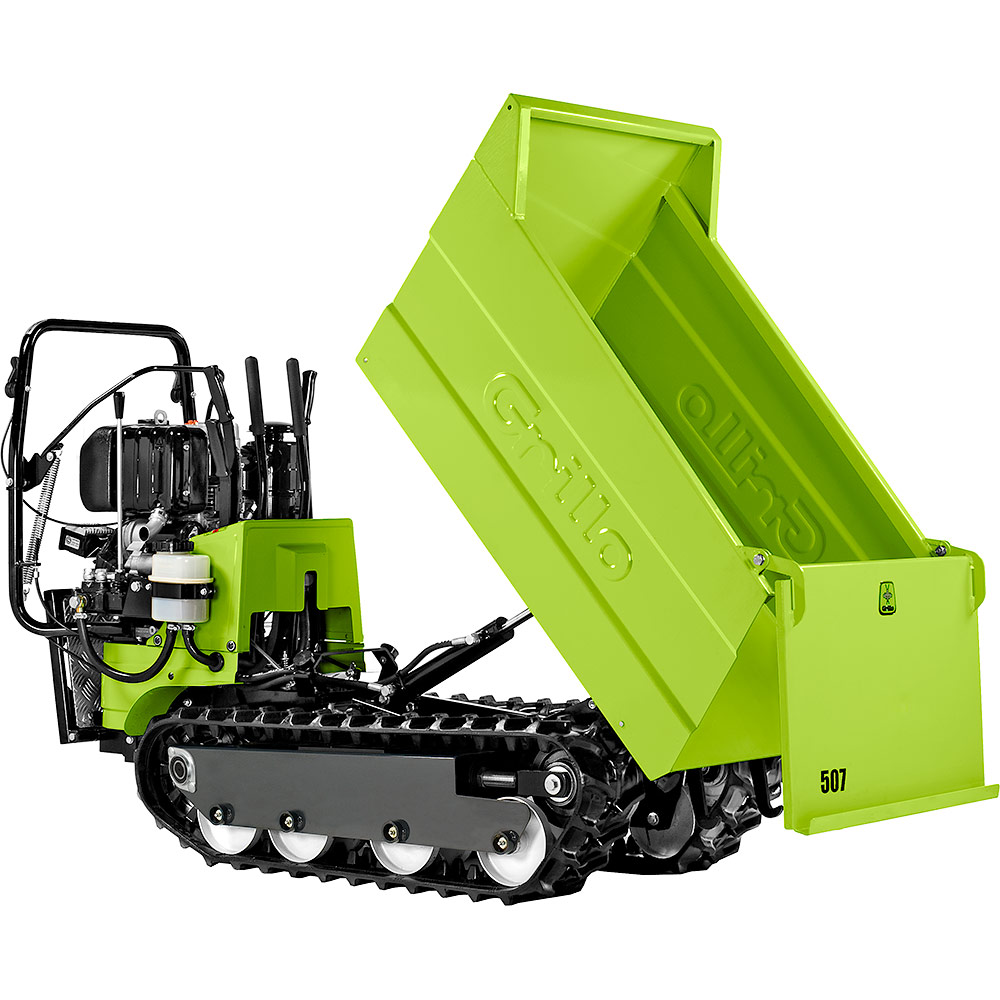

Su Dumper507 è disponibile come accessorio opzionale il kit ribaltamento idraulico.

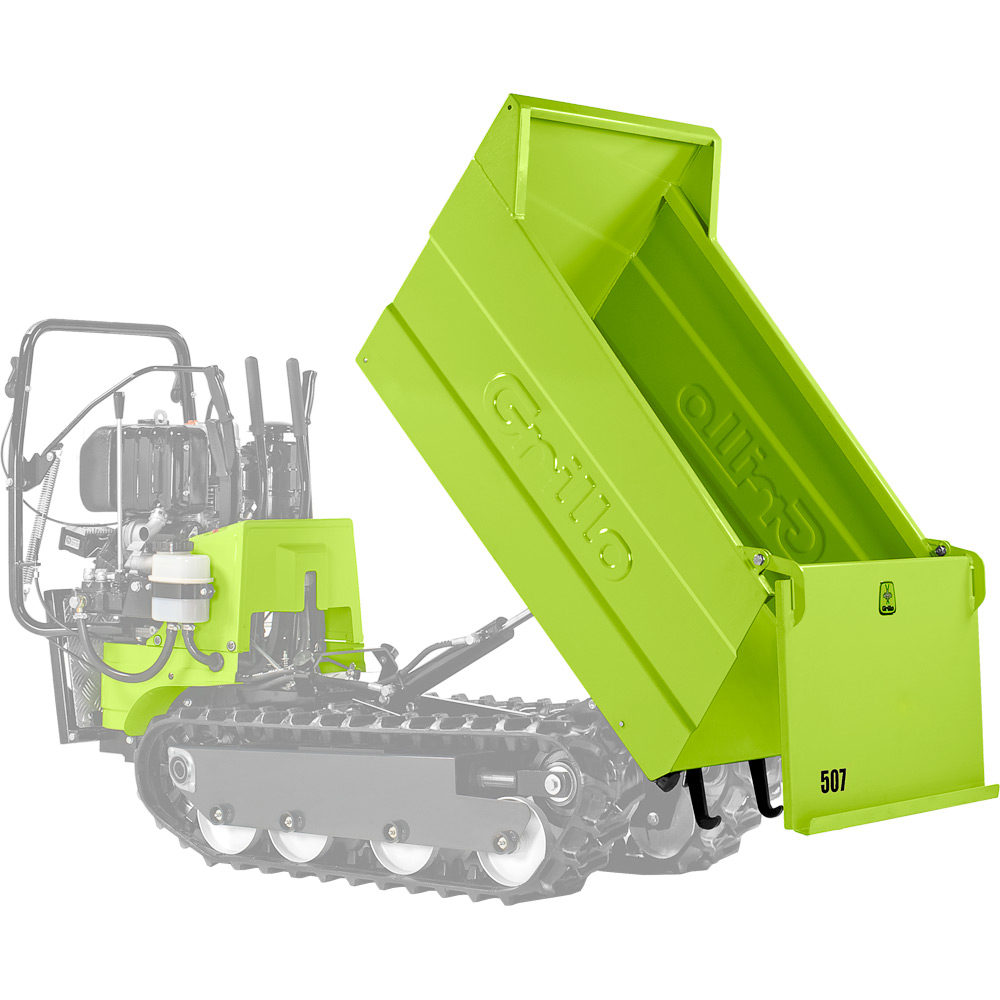

Cassone "Dumper" 230 L

Cassone "Dumper" 230 L - COD. 972711
Applicabile su Dumper 507
Codice: 972711
Peso: 75 kg

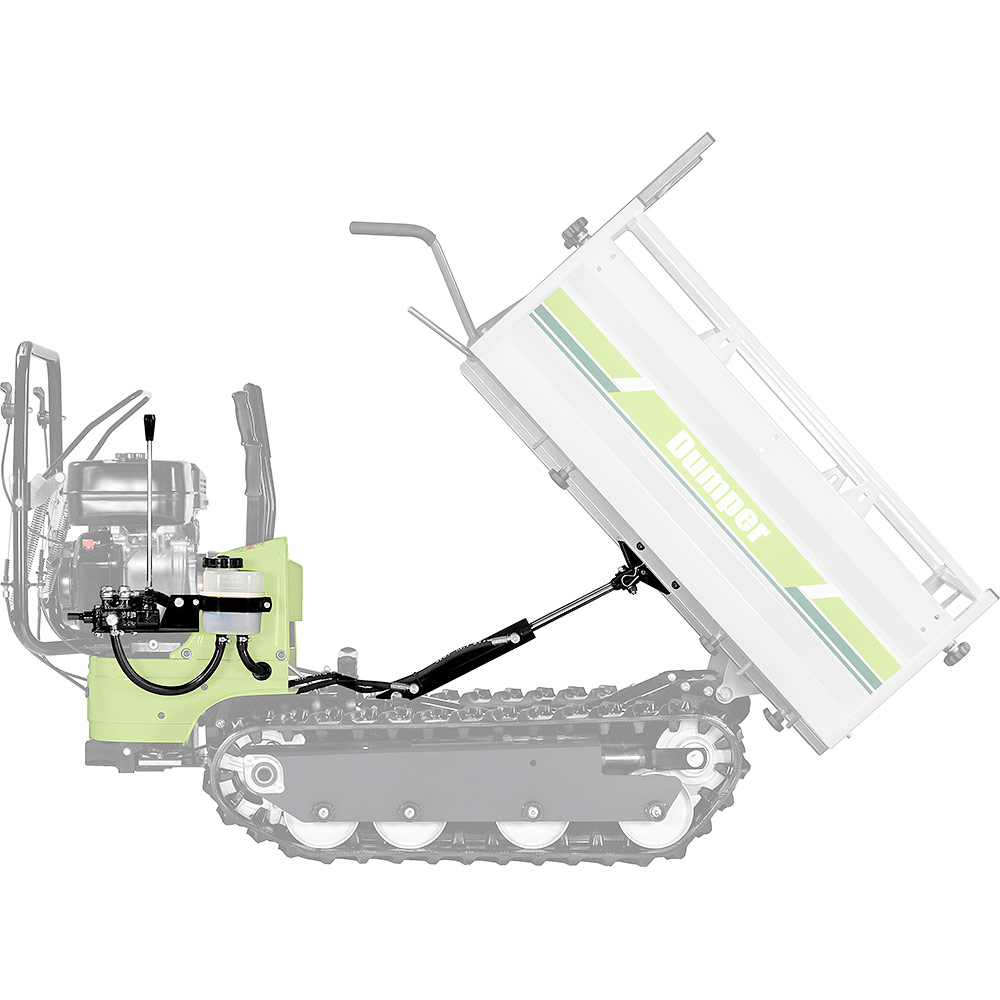

Kit ribaltamento idraulico completo per cassone per motore EX27

Kit ribaltamento idraulico completo per cassone per motore EX27 - COD. 9B5012
Applicabile su Dumper 507
Codice: 9B5012
Peso: 20 kg

Kit ribaltamento idraulico completo per cassone per motore KD15-350

Kit ribaltamento idraulico completo per cassone per motore KD15-350 - COD. 9C1312
Applicabile su Dumper 507
Codice: 9C1312
Peso: 20 kg

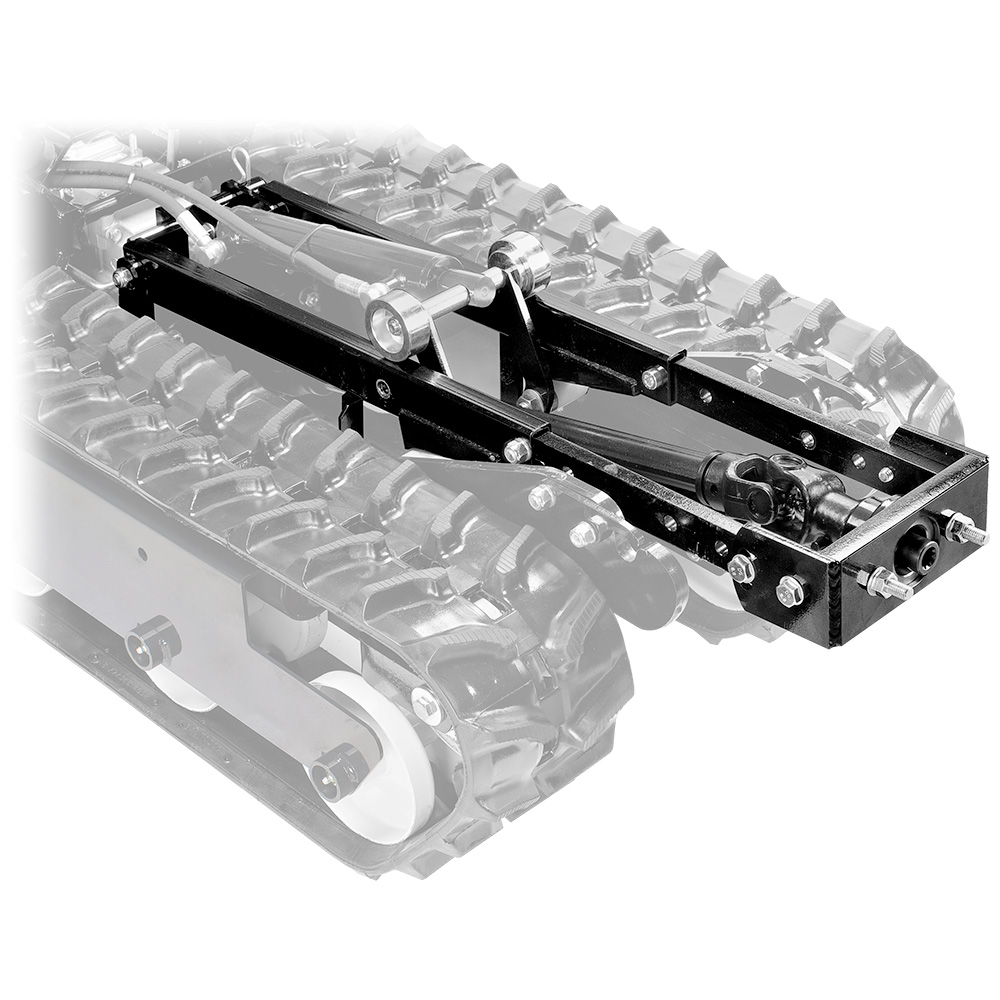

Kit sollevatore idraulico con presa di forza meccanica anteriore - per motore EX27

Kit sollevatore idraulico con cardano e presa di forza per motore EX 27 - COD. 9C2912
Applicabile su Dumper 507
Codice: 9B5112
Peso: 30 kg

Kit sollevatore idraulico con presa di forza meccanica anteriore - per motore KD15-350

Kit sollevatore idraulico con cardano e presa di forza per motore 15 LD 350 - COD. 9C2912
Applicabile su Dumper 507
Codice: 9C2912
Peso: 30 kg

Kit ribaltamento per cassone da abbinare al Kit sollevatore idraulico

Kit ribaltamento [per cassone 70 x 105 cm cod. 991011] - COD. 9C5412
Applicabile su Dumper 507
Codice: 9C5412
Peso: 5 kg

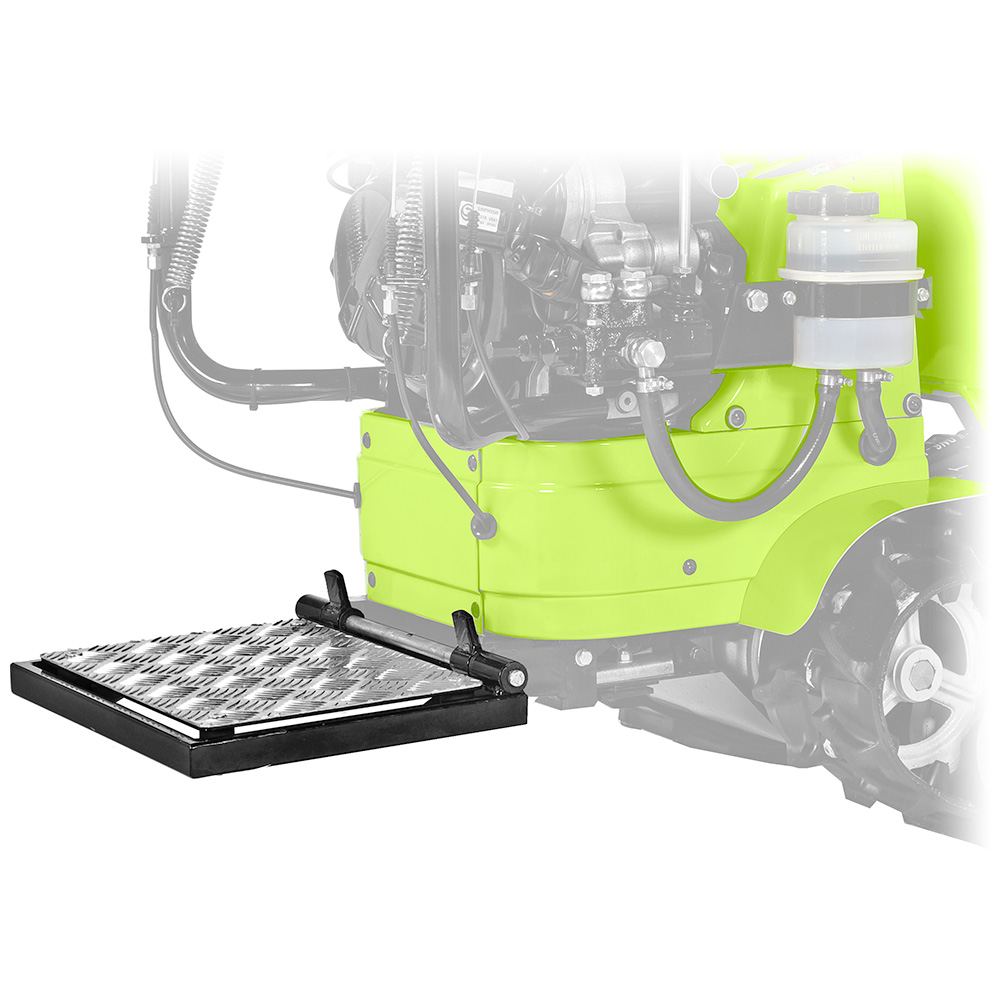

Pedana operatore sollevabile e ammortizzata

Pedana operatore sollevabile e ammortizzata - COD. 938412
Applicabile su Dumper 507
Codice: 938412
Peso: 10 kg

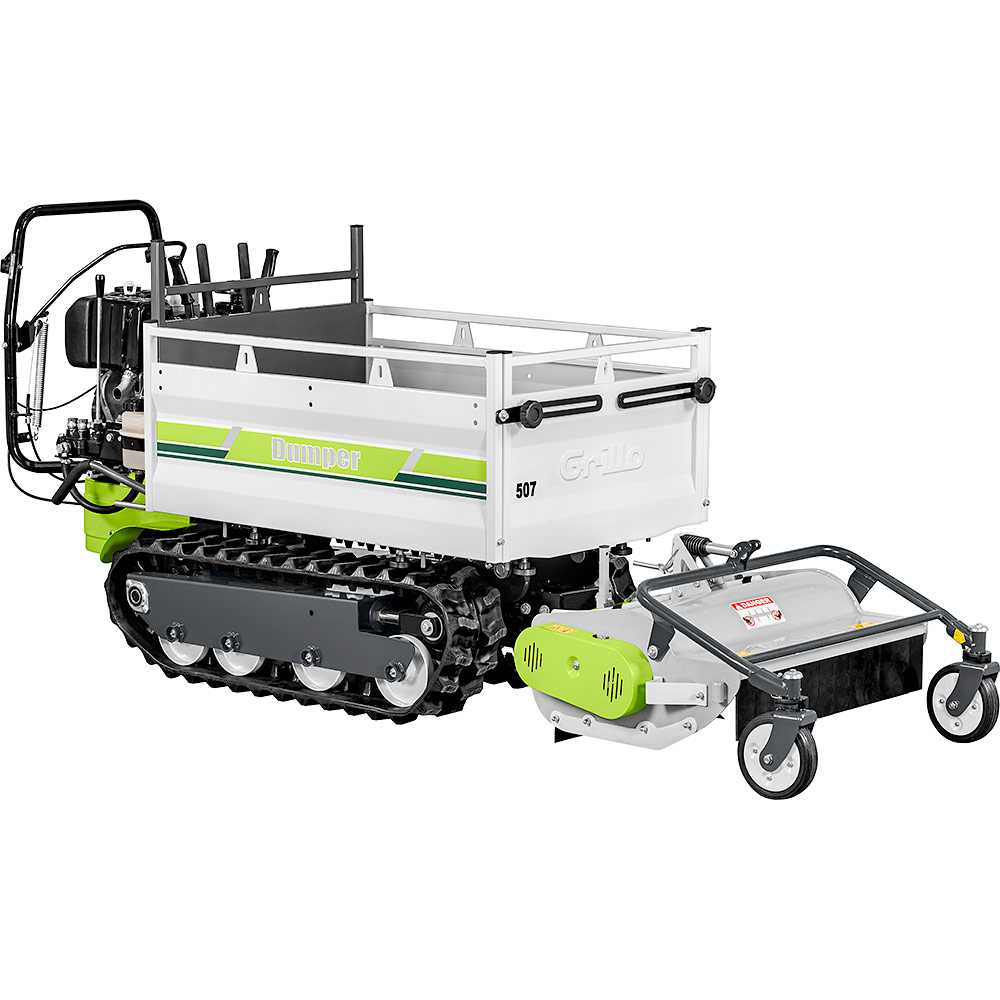

Trinciatutto 68 cm

Trinciatutto 68 cm - COD.9G6211
Applicabile su Dumper 507
Codice: 9G6211
Peso: 75 kg

Ideale per trinciare erbe alte, cannizza e piccoli rami di potatura. È dotato di rullo posteriore e zappette a Y.
La trasmissione del moto è a bagno d’olio con ingranaggi conici.
L’altezza di taglio è regolabile.



Su Dumper 507 con motore EX27 necessita di cod. 954412 e 9B5112

Su Dumper 507 con motore 15 LD 350 necessita di cod. 954412 e 9C2912

Kit scarificatore per trincia 68 cm

Kit scarificatore per trincia 68 cm - COD.9G6411
Applicabile su Dumper 507 - G 107d - G 108 - G 110 - G 85d - GF 3 - GF 3DF - GH 7 - GH 9
Codice: 9G6411
Peso: 1.6 kg

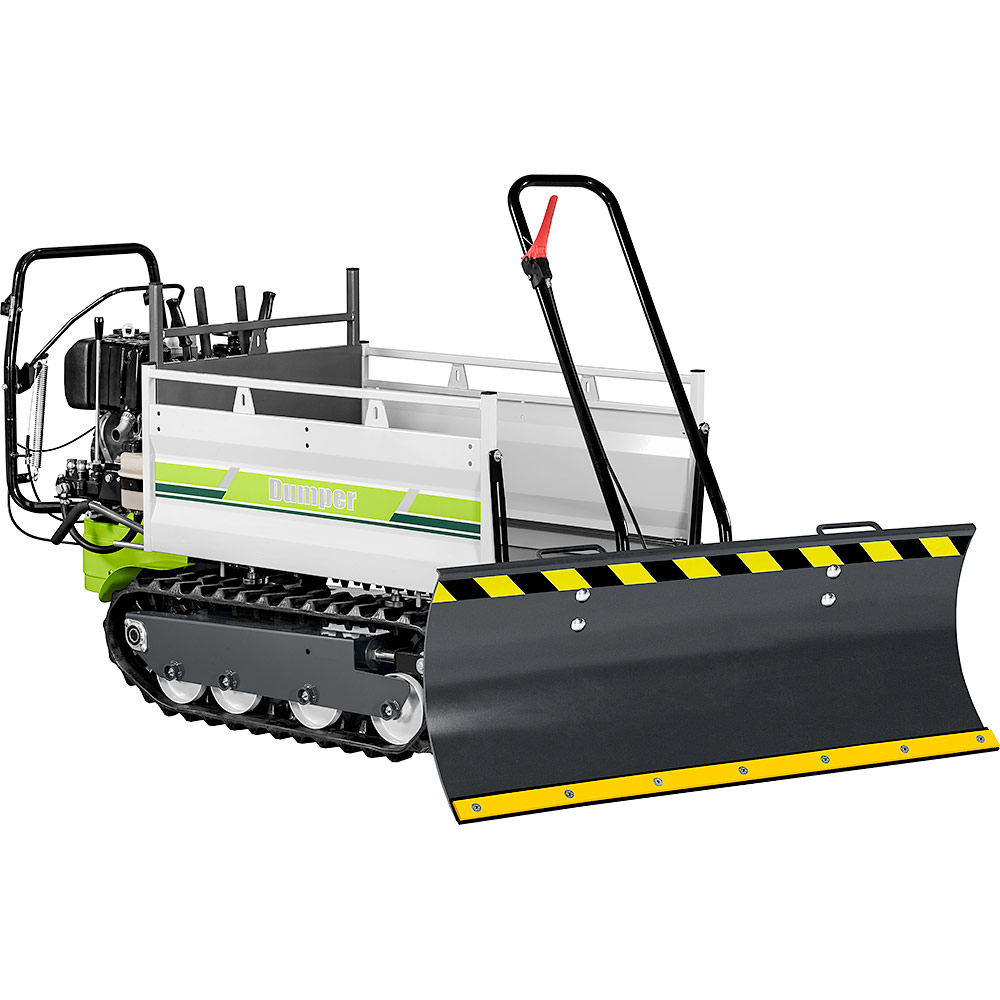

Lama orientabile 125 cm, con attacco rapido 5 cm

Lama orientabile 125 cm, con attacco rapido 5 cm - COD. 9E6511
Applicabile su Dumper 507 - G 107d - G 131 BC - G 85d - GF 3 - GF 3DF
Codice: 9E6511
Peso: 40 kg

La lama frontale da 125 cm è orientabile e inclinabile dal posto di guida, dotata di piattelli di supporto regolabili, di terminale in gomma (opzionale) per evitare l'usura dell'estremità inferiore e di zavorra (opzionale) per un bilanciamento ottimale con la macchina.
La lama neve è estremamente utile per aprire velocemente rotte e passaggi nella neve, nonché per liberare camminamenti ed altri passaggi ed accessi.

É inoltre dotata di attacco rapido da 5 cm.

Zavorra per lama 20 kg

Zavorra per lama 20 kg - COD. 9E6111
Applicabile su Dumper 507 - G 107d - G 108 - G 110 - G 131 BC - G 52 - G 55 - G 85d - GF 1 - GF 2 - GF 3 - GF 3DF - GH 7 - GH 9
Codice: 9E6111
Peso: 20 kg

Zavorra lama neve per un bilanciare lama e macchina, consigliata con motori diesel.

Terminale in gomma per lama 125 cm

Terminale in gomma per lama 125 cm - COD. 9E5911C
Applicabile su Climber 10 AWD 22 - Climber 10 AWD 27 - Climber 7.15 - Climber 7.18 - Climber 8.22 - Climber 9.18 - Climber 9.22 - Dumper 507 - G 107d - G 108 - G 110 - G 131 BC - G 85d - GF 3 - GF 3DF - MD 15 - MD 18 - MD 22N - MD 24 AWD - MD 28 AWD
Codice: 9E5911C
Peso: 1 kg

Per salvaguardare i selciati.

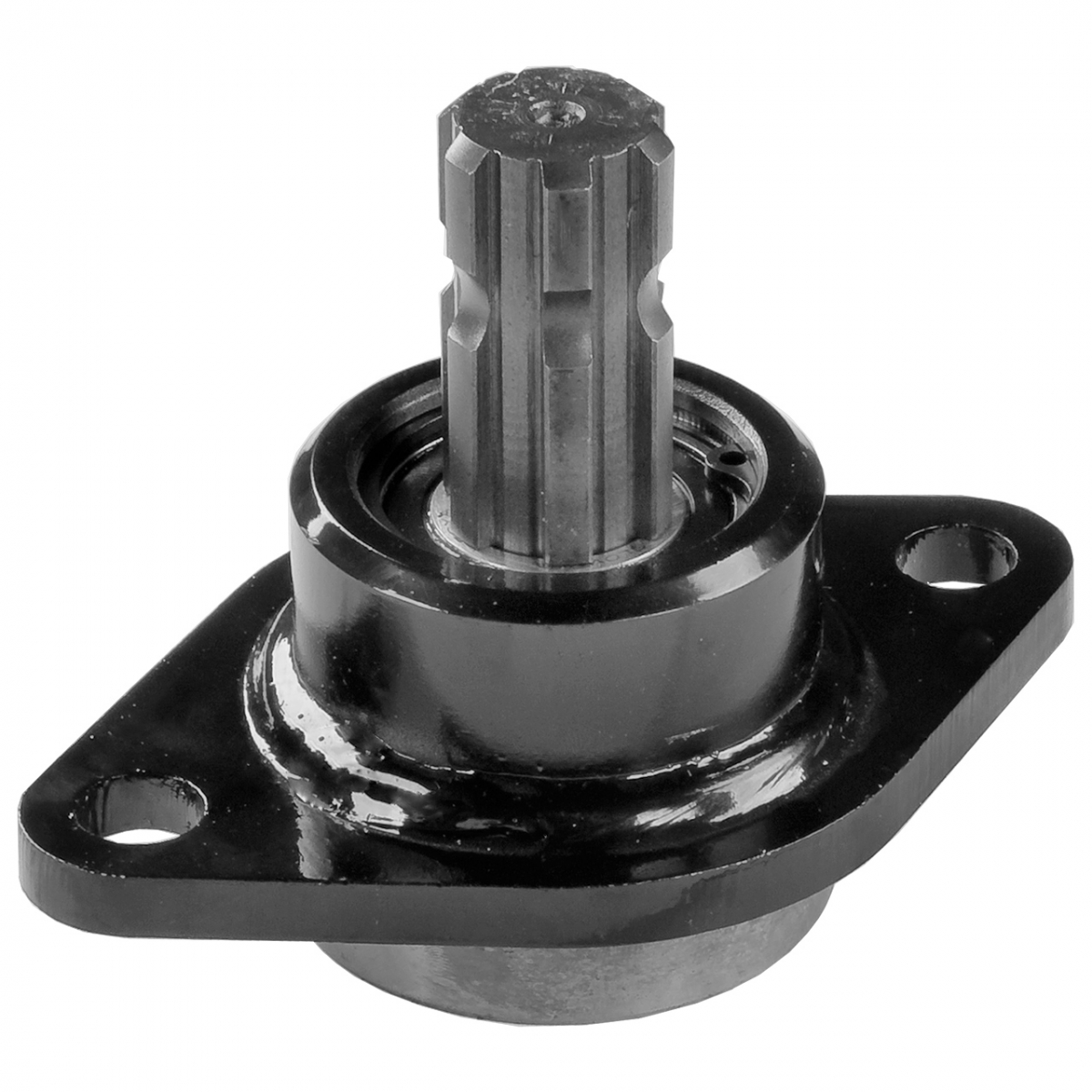

Presa di forza

Presa di forza - COD. 9B4612
Applicabile su Dumper 507
Codice: 9B4612
Peso: 2 kg

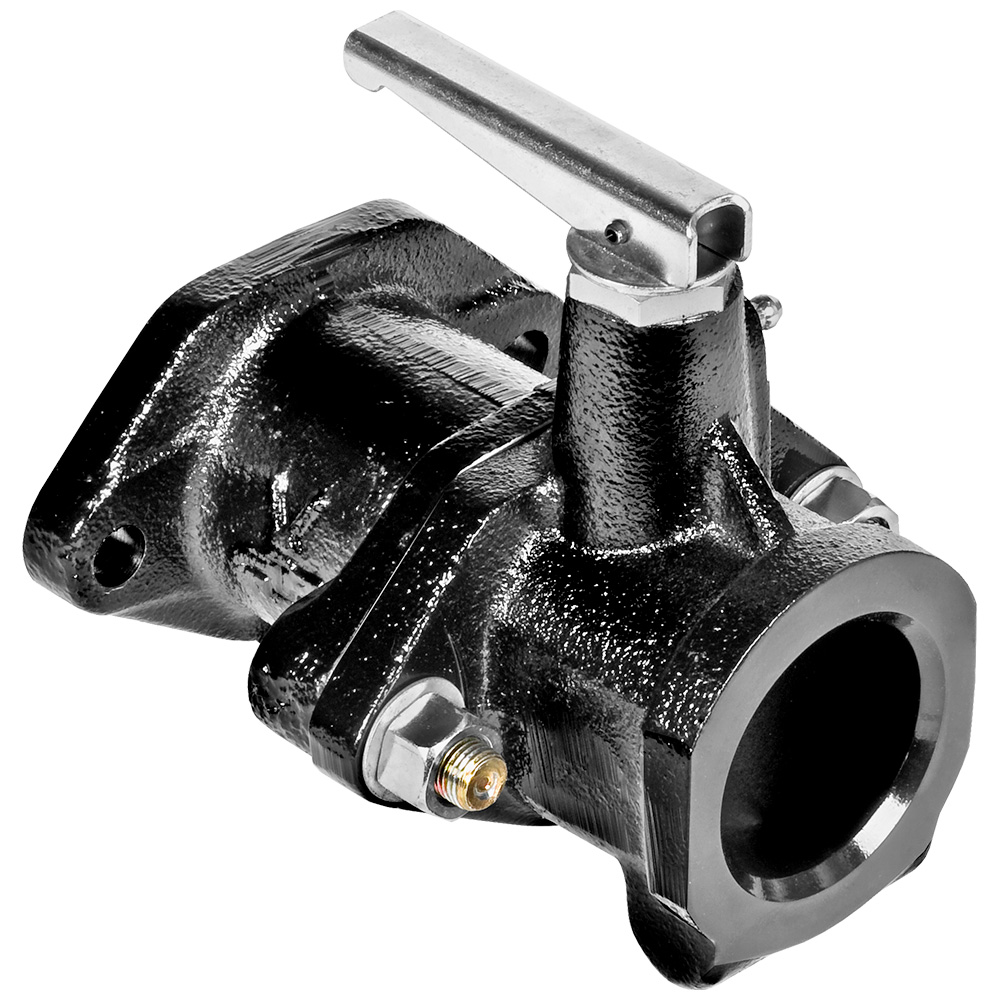

Manicotto anteriore attacco rapido, diametro 6 cm

Manicotto anteriore attacco rapido, diametro 6 cm - COD. 954412
Applicabile su Dumper 507 - G 107d - G 85d - GF 3 - GF 3DF
Codice: 954412
Peso: 2,5 kg

Manicotto anteriore attacco rapido per lama, diametro 5 cm

Manicotto anteriore attacco rapido per lama, diametro 5 cm - COD. 954912
Applicabile su Dumper 507
Codice: 954912
Peso: 2 kg

Invertitore di rotazione

Invertitore di rotazione - COD. 9A3912
Applicabile su Dumper 507
Codice: 9A3912
Peso: 3 kg

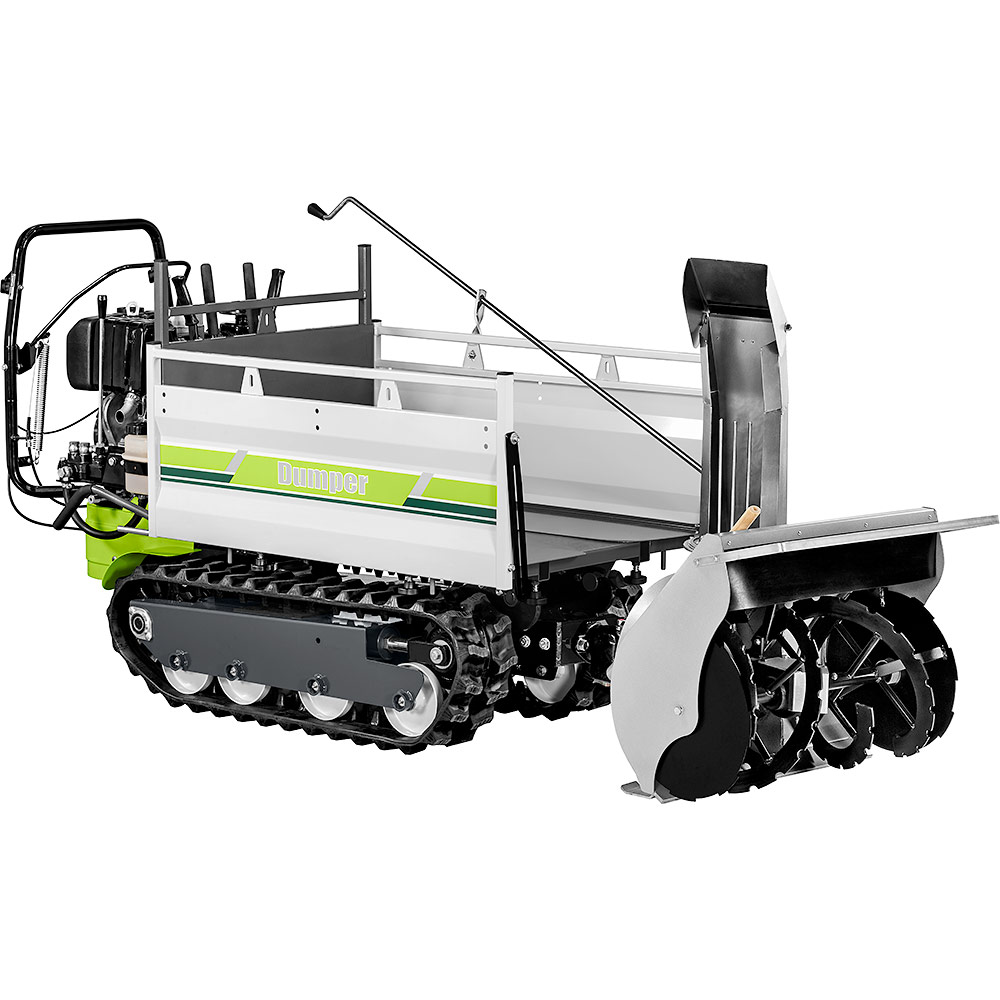

Spazzaneve a doppio stadio, 70 cm

Spazzaneve a doppio stadio, 70 cm - COD.9E9622
Applicabile su Dumper 507 - G 107d - G 108 - G 110 - G 85d - GF 3 - GF 3DF
Codice: 9E9622
Peso: 77 kg

Lo spazzaneve a doppio stadio largo 70 cm è costruito con componenti in acciaio per garantire resistenza e lunga durata nel tempo.
La turbina dispone di camino orientabile dal posto guida e slitte regolabili per trovare l'assetto di lavoro ideale.
Lo spazzaneve a doppio stadio è ideale per un uso gravoso, prolungato e intenso.



Su G108 e G110 necessita cod. 946911 e cod. 946511

Su Dumper 507 necessita di Kit sollevatore idraulico, del cod. 9A3912 e cod. 66397N (asta per camino)

Su GH9 necessita di cod.946911 e cod.946511

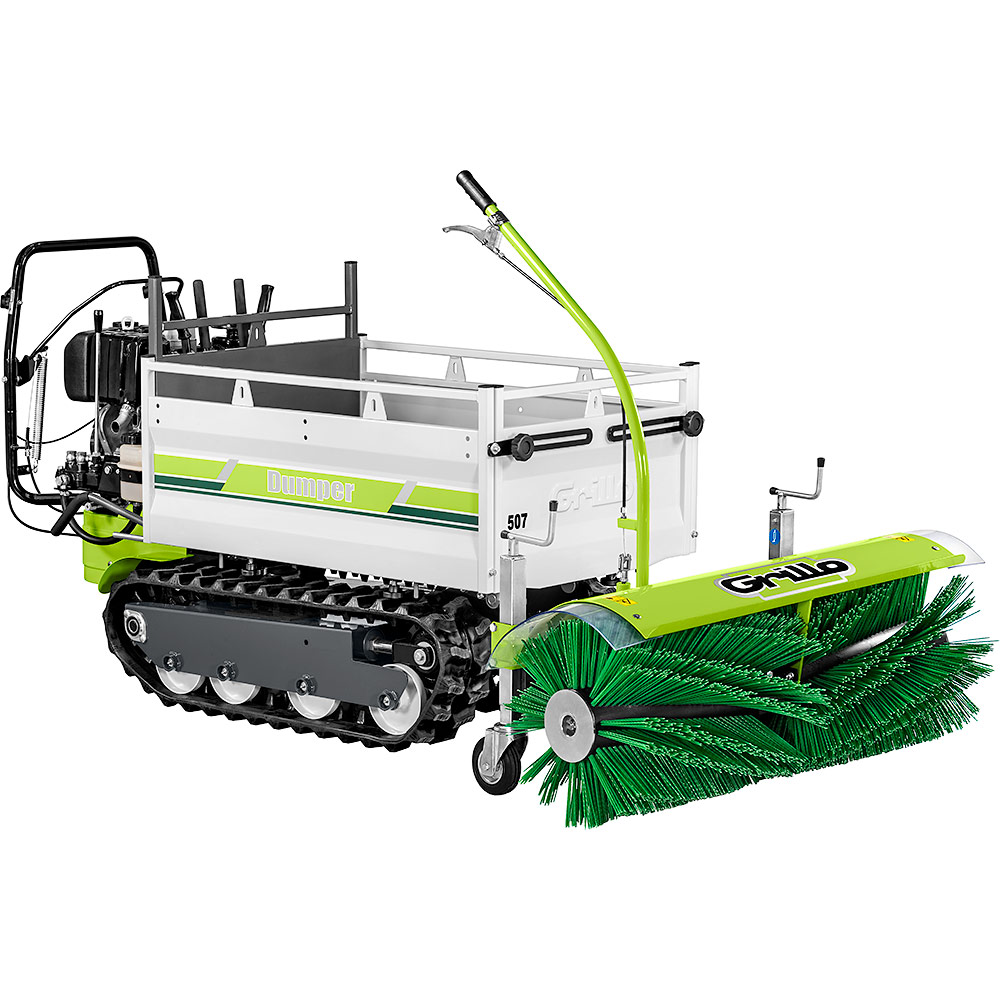

Spazzolatrice orientabile 100 cm

Spazzolatrice orientabile 100 cm - COD.9F5422
Applicabile su Dumper 507 - G 107d - G 108 - G 110 - G 85d - GF 3 - GF 3DF
Codice: 9F5422
Peso: 55 kg

Le spazzole per motocoltivatore Grillo vengono applicate frontalmente.
Sono dotate di rullo a setole in polipropilene con diametro 400 mm. È lo strumento ideale per lo sgombero neve fresca e pulizia di aree urbane come marciapiedi, strade, piste ciclabili, vialetti e parcheggi.
La trasmissione è ad ingranaggi a bagno d'olio.
Una leva consente l’inclinazione rapida dal posto di guida di 25° a destra e sinistra.
La spazzola è dotata di ruotine di supporto piruettanti e regolabili in altezza per trovare l'assetto di lavoro ideale.
Inoltre l'uso della spazzola GRILLO evita qualsiasi tipo di danneggiamento alla superficie trattata, in quanto le sue setole resistenti e flessibili non la graffiano o segnano in alcun modo.


Su G108 e G110 necessita cod. 946911 e 946511

Download
Download
Pdf Catalogo generale prodotti 2021 (Download - file pdf - 10,78 MB)
Pdf Catalogo Dumper (Download - file pdf - 1,99 MB)
