PK800 4WD
Il trasporto diventa facile anche in ambienti difficili!
|

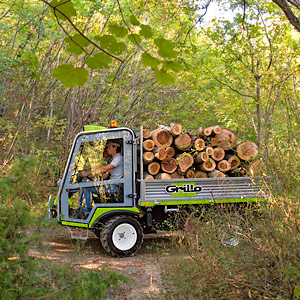

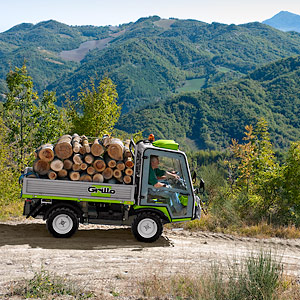

PK800 transporter 4WD, nasce per risolvere le esigenze di trasporto in ambienti difficili. La struttura del telaio snodato e le dimensioni veramente compatte, garantiscono stabilità e trazione in ogni condizione. E' la macchina ideale per ambienti difficili, strade forestali o mulattiere, per i quali garantisce sempre massimo comfort di guida e velocità fino a 40 km/h su strade asfaltate. Peso a pieno carico di 35 q con due persone in cabina. |
|
Due comodi sedili e una impostazione dei comandi di guida di tipo automobilistico, il PK800 è l'ideale in agricoltura, edilizia e anche per un utilizzo comunale. Il design curato, a partire dal frontale ben rifinito, rende PK800 perfetto per strutture e ambienti dove anche l'impatto estetico delle macchine diventa importante, come agriturismi, maneggi e campeggi. |
|
 |
La trasmissione di PK800 è totalmente meccanica, con cambio sincronizzato a 10 marce. |
|

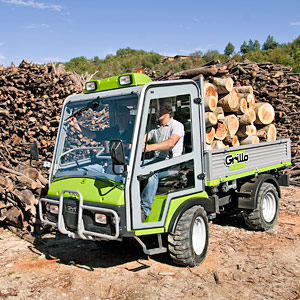

La frenata è affidata a 4 freni a disco idraulici con pinze ad alta efficienza a 4 pistoni agenti su dischi di grande diametro. Il freno di stazionamento meccanico è a disco, agisce direttamente sulla trasmissione frenando allo stesso tempo le quattro ruote.
I robusti pneumatici 8 pr e con battistrada misto tractor / stradale sono confortevoli e funzionali, l'ideale per affrontare percorsi misti strada / fuoristrada.
Con un passo corto di soli 1,8 m, ottenuto arretrando l'asse posteriore fin sotto la posizione di guida e un buon angolo di sterzata, diventano facili anche le manovre più difficili! |
|
 |
Il telaio di PK800 è snodato così da avere le 4 ruote sempre in presa e garantire in questo modo stabilità in situazioni di costa. E' costruito con acciaio DOMEX, un materiale ad alto resistenziale e con le caratteristiche di elasticità e saldabilità ideali per un telaio del quale ci si può fidare! |
|
La cabina, ampia per due persone è ben rifinita. L'intera struttura è sospesa su ammortizzatori regolabili tramite ghiere e silent-block. Comfort anche su percorsi su terreni irregolari!
Con il motore posizionato posteriormente non crea rumori e vibrazioni in cabina.
I comandi sono confortevoli, e per rendere ancora più facile il lavoro c'è lo sterzo idraulico, il doppio acceleratore a pedale e manuale, i comandi a pulsante per ribaltare il cassone di carico e il pulsante per azionare il bloccaggio differenziale elettromeccanico. |
|
 |

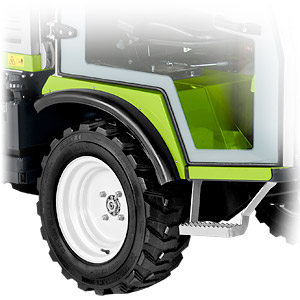

Portiere con finestrini scorrevoli e riscaldatore sono disponibili come optional. PK800 è inoltre dotata di un gradino antiscivolo e comode maniglie per salire agilmente in cabina. Grande spazio alla visibilità di guida! La posizione di guida avanzata e il frontale a profilo ribassato permette una visibilità di azione eccezionali. |
|

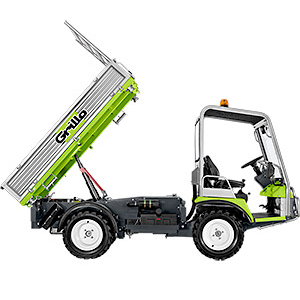

Il pianale di carico, con rinforzi che ne irrigidiscono la struttura, misura internamente 2220 x 1275 mm. Le sponde sono alte 350 mm con predisposizione sovra-sponde. Il ribaltamento del cassone trilaterale è idraulico, con comando elettrico in cabina. Le solide sponde stampate in lamiera hanno un'apertura con ganci registrabili che blocca ogni vibrazione. |
|
 |

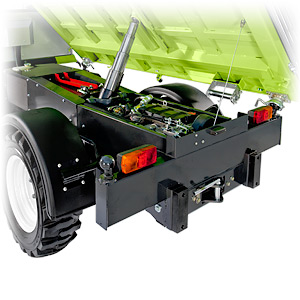

Il motore è italiano, il Lombardini LDW1003 FOCS PLUS diesel, raffreddato a liquido ad iniezione indiretta con pompa-iniettore sulla testa, adotta soluzioni moderne che ne garantiscono l'affidabilità, basse emissioni, consumi ridotti, alte prestazioni e vibrazioni ridotte. E' montato posteriormente, per ridurre al minimo i rumori e le vibrazioni. |
|
Design curato nei particolari, una linea del frontale moderna e un paraurti in tubolare che avvolge tutto l'anteriore. Parafanghi su entrambi gli assi e fanali posteriori in posizione protetta. Gancio di traino posteriore e doppio specchio retrovisore completano le dotazioni di serie. In Italia, disponibili 2 tipi di omologazione per circolare su strada, come macchina operatrice semovente con capacità di carico e macchina agricola operatrice semovente con piano di carico. |
|
 |
La presa di forza opzionale è idraulica e con una potenza di 10HP spinge 25 litri d'olio al minuto a 150 bar. Per movimentare gli accessori il kit comprende due servizi, uno a semplice e l'altro a doppio effetto.
Utilizzando un apposito kit è possible collegare un motore con albero scanalato per consentire l'utilizzo di accessori totalmente meccanici.
I comandi sono a pulsanti elettrici e sono situati in cabina. |
|

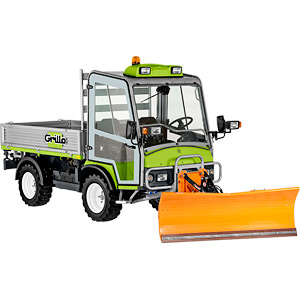

La lama spazzaneve orientabile idraulicamente consente di espandere ulteriormente le potenzialità del Grillo PK800 4WD.
Il montaggio è senza difficoltà, la piastra di aggancio rapido consente di montare e smontare rapidamente la lama spazzaneve orientabile. |
|
 |
Grillo PK800 4WD, come tutti i prodotti Grillo, è progettato e costruito per durare e mantenere il suo valore per moltissimi anni. Tutti i componenti, dai più semplici ai più complessi, sono di alta qualità. Grillo monta sulle sue macchine i migliori motori! Consumi, emissioni, rumore e vibrazioni ridotte al minimo. PK800 ha superato test durissimi in ambienti difficili per testare l'affidabilità della trasmissione, del telaio, e di tutti i suoi componenti. Telaio, cassone, trasmissione, tutto viene costruito da Grillo in Italia, utilizzando i migliori materiali e le tecnologie più moderne per avere una qualità alta, costante e controllata al 100%. |
|
La verniciatura delle macchine Grillo è a polvere elettrostatica a doppio strato. Prima ci sono i bagni di lavaggio e preparazione, poi viene applicato un primo strato protettivo che, con la cottura in forno, è la miglior base per l'applicazione di finitura. Il secondo strato di vernice e un ulteriore passaggio in forno a 190°c conferiscono la caratteristica durezza e lucentezza. Tutti i PK800 sono montati minuziosamente e collaudati scrupolosamente da personale specializzato. Il collaudo finale di PK800 prevede per ogni macchina un test a motore in moto per verificare ogni funzionalità. Una ulteriore e finale garanzia per un prodotto di alta qualità. |
|
| I prodotti Grillo sono distribuiti ed assistiti in maniera capillare dalla rete di rivenditori specializzati Grillo. I ricambi sono disponibili anche dopo tantissimi anni. |
|
Motore |
Lombardini LDW1003 FOCS PLUS Avviamento elettrico con batteria 12v Alimentazione diesel Cilindrata 1028 cc, 3 cilindri Potenza 25 HP (18.6 kW) @ 3300 rpm Coppia massima 67 Nm @ 2000 rpm Raffreddato a liquido Filtro aria a secco con cartucce intercambiabili, cartuccia di sicurezza e prefiltro. |
|
Capacità serbatoio carburante | 35 L |
| Serbatoio olio idraulico | 18 L | |
|
Trasmissione | Ad ingranaggi a bagno d'olio. Differenziale su entrambi gli assi |
| Trazione | 4WD permanenti | |
| Cambio | Sincronizzato a 10 marce con riduttore di velocità. 8 marce avanti (di cui 4 ridotte) + 2 retromarce (di cui 1 ridotta) | |
| Frizione | Monodisco a secco con comando a pedale | |
| Cassone di carico | Piano in lamiera e sponde apribili in lamiera stampata. Ribaltabile trilaterale idraulico. Comando per il ribaltamento elettrico in cabina. Con ganci, verricelli e predisposizione sovrasponde | |
| Dimensioni interne cassone | 2220 x 1275 mm, altezza sponde 350 mm | |
| Portata | 1750 kg (incluse 2 persone in cabina) | |
| Altezza pianale di carico da terra | 900 mm | |
|
Bloccaggio differenziale | Sull'asse posteriore, comando elettrico ed azionamento elettro-meccanico |
| Ruote | Pneumatici tractor 27x10.50-15 (8PR) | |
| Struttura telaio | Struttura portante in profili di acciaio domex. Telaio snodato 15° | |
| Sospensioni | Cabina montata su ammortizzatori registrabili e silentblock | |
| Velocità | Con ruote 27x10.50-15, velocità massima 37,1 km/h | |
| Raggio interno di sterzata minimo | 3.3 m | |
| Sedile | Entrambi i sedili, conducente e passeggero, molleggiati e registrabili | |
| Freno di servizio | 4 freni a disco idraulici agenti sulle 4 ruote | |
| Freno di stazionamento | Freno a disco meccanico agente sulla trasmissione | |
| Sterzo | Idraulico. Asse anteriore sterzante | |
| Dotazione di serie | Parabrezza e tettuccio cabina. Comando accelleratore manuale. Gancio di traino, gancio di soccorso | |
| Griglia protezione conducente | Sulla sponda anteriore del cassone | |
|
Lunghezza | 3900 mm |
| Larghezza | 1420 mm (specchietti esclusi) | |
| Altezza | 2120 mm | |
| Carreggiata | 1162 mm | |
| Passo | 1800 mm | |
|
Peso | 1750 kg |
| Omologazione | Industriale (Italia), macchina operatrice semovente con capacità di carico. Agricola (Italia), macchina agricola operatrice semovente con piano di carico |
Set 4 ruote Garden in gomma 27x10.50-15
Applicabile su PK1400 4WD - PK800 4WD
Codice: 918112
Peso: 150 kg
Coppia di portiere cabina
Applicabile su PK1400 4WD - PK600 4WD - PK800 4WD
Codice: 951922
Peso: 73 kg
Le portiere completano la cabina consentendo il lavoro anche in condizione di freddo e intemperie. Le portiere sono dotate di finestrini scorrevoli e serrature esterne.

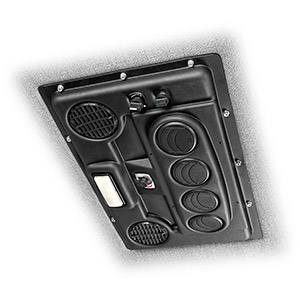

Kit Riscaldatore
Applicabile su PK1400 4WD - PK600 4WD - PK800 4WD
Codice: 951712
Peso: 15 kg
Con le 4 bocchette orientabili, il Kit riscaldatore consente di scaldare la cabina ed eliminare la condensa.
É inoltre dotato di luce di cortesia.
PTO idraulica 10 hp con radiatore + 2 servizi e distributore a pulsanti elettrici
Applicabile su PK1400 4WD - PK800 4WD
Codice: 9B4311
Peso: 20 kg

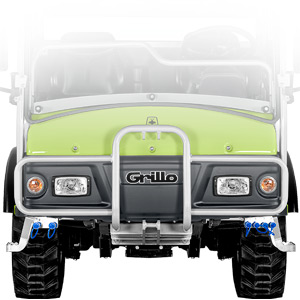

Il Kit è composto da 1 servizio doppio effetto ed 1 servizio semplice effetto con prese anteriori, e una PTO idraulica da 10 hp con prese anteriori e duplicate sul fianco SX. Nel Kit è compreso il radiatore di raffreddamento dell'olio.
I comandi dei servizi e della PTO sono a pulsanti elettrici posti in cabina.
Caratteristiche della PTO idraulica:
Pressione MAX 150 bar
Portata MAX 25 litri/1'
Potenza 10 hp
Lama neve 175 cm
Applicabile su PK1400 4WD - PK800 4WD
Codice: 9A9011
Peso: 245 kg
Lama neve 175 cm in acciaio, con terminale in gomma e attacco rapido.
La lama è orientabile e può essere sollevata, i movimenti sono azionati da comandi elettrici in cabina.
Insieme alla lama neve viene fornito il kit fanali supplementari.
Necessita di porta attrezzi universale cod. 9A9311 e PTO idraulica cod. 9B4311
Portattrezzi aggancio rapido universale per accessori frontali
Applicabile su PK1400 4WD - PK800 4WD
Codice: 9A9311
Peso: 13 kg
Il portattrezzi universale viene montato anteriormente alla macchina e consente un aggancio rapido di lama neve o altri accessori.
Kit PTO con albero scanalato 1"3/8 a 540 rpm
Applicabile su PK1400 4WD - PK800 4WD
Codice: 9B2611
Peso: 11 kg
Il Kit albero scanalato 1"3/8 DIN 9611 Form1
Il Kit consente di collegare accessori che necessitano di PTO meccanica a 540 rpm
Necessita di PTO idraulica cod. 9B4311
