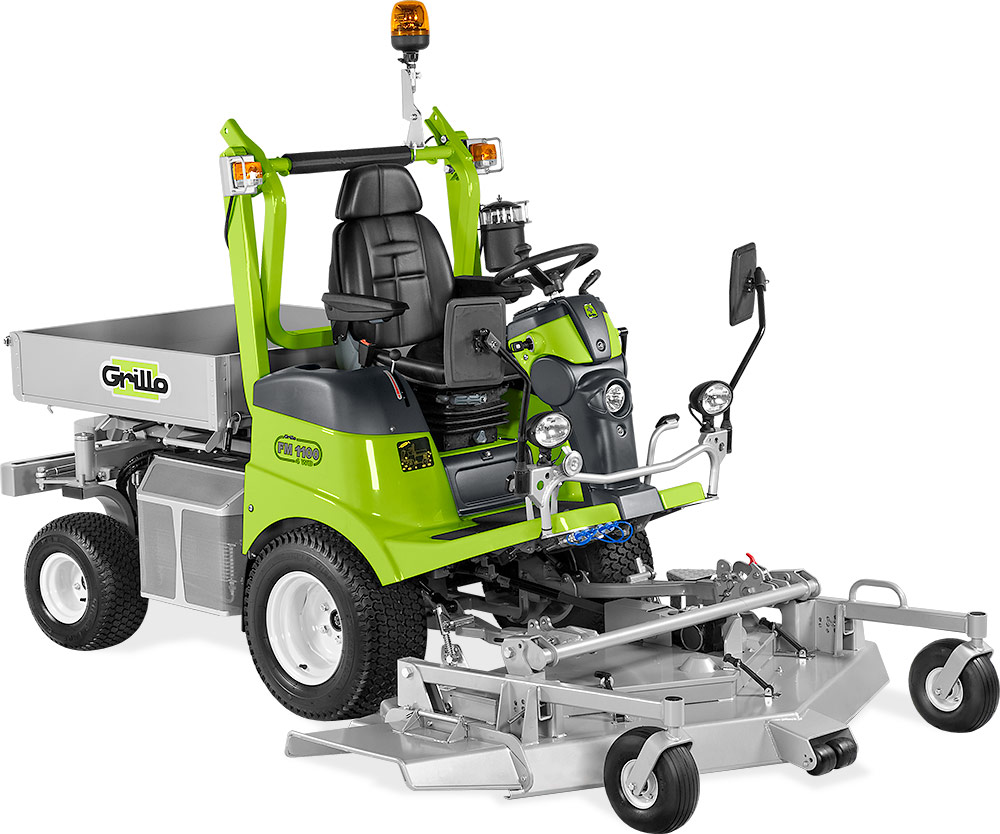

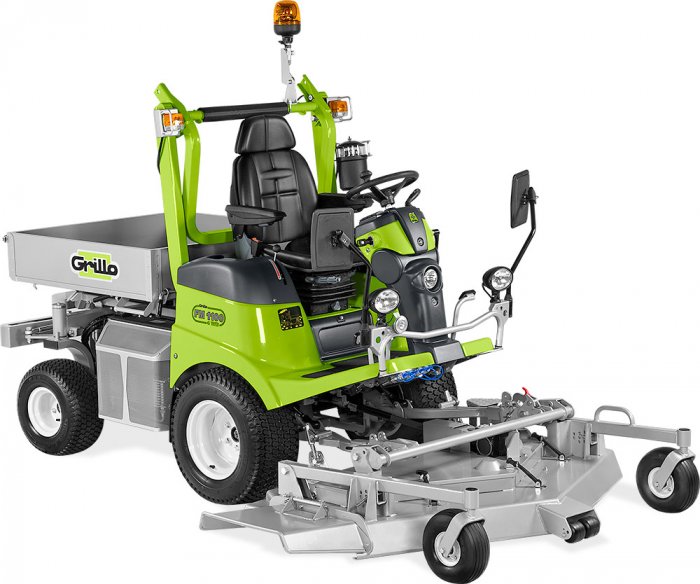

FM1100 4WD
Rasaerba idrostatico 4WD con piatto frontale e motore da 26 HP ad alte prestazioni
|
Rasaerba idrostatico a 4WD, Grillo FM1100 con piatto di taglio frontale, motore da 26 HP e un raggio di sterzata di soli 31 cm, è maneggevole e stabile in pendenza! Il manutentore del verde più esigente e attento ad un taglio di qualità apprezzerà le doti dei piatti di taglio LMP da 160 cm a tre funzioni di taglio, Mulching, scarico laterale e posteriore, del piatto MP da 130 cm a 3 lame con doppia funzione di taglio a scarico posteriore e Mulching che permette di cambiare modalità di taglio spostando semplicemente una leva, del trinciatutto da 135 cm e della lama neve. Per ampliare le possibilità di utilizzo di accessori, FM1100 4WD dispone di prese idrauliche per azionare 2 servizi. |
|
Il piatto frontale di FM1100, insieme alla posizione di guida confortevole, garantiscono una visibilità di lavoro insuperabile. Il piatto flottante con l'assistenza idraulica, ha la giusta pressione al suolo delle ruote per un taglio regolare anche in terreni con dossi o avvallamenti. Le qualità dei due piatti di taglio LMP 160 cm e MP 130 cm di Grillo FM1100 4WD sono eccezionali, specialmente in condizioni difficili di erba bagnata e alta. |
|
|
|
Il taglio dell'erba con il piatto LMP da 160 cm è affidato a tre lame e permette tre funzioni di taglio, Mulching, scarico laterale e posteriore. |
|
Il taglio dell'erba con il piatto MP da 130 cm è affidato a tre lame e permette due funzioni di taglio, Mulching e posteriore. Passare dal taglio Mulching allo scarico posteriore è una operazione rapidissima, la leva "Quick Shift" permette di cambiare modalità di lavoro semplicemente muovendo una leva. L'intero apparato di taglio è sollevabile idraulicamente e dispone di un blocco di sicurezza utile quando si eseguono manutenzioni. La regolazione dell'altezza di taglio è centralizzata e immediata: grazie ad un semplice volantino è possibile scegliere con precisione l'altezza di taglio che varia da 25 a 95 mm. Il piatto MP da 130 cm è dotato di ruotini antiscalpo, inoltre le ruote anteriori del piatto sono piene. |
|
|
|
Le prese idrauliche di FM1100 4WD sono provviste di attacchi rapidi e consentono l'azionamento di 2 servizi indipendenti. I servizi sono pilotati tramite pratici pulsanti elettrici azionabili comodamente dal posto guida. |
|
Il cassone con sponde in alluminio e pianale in lamiera, ha dimensioni 105x105 cm ed è dotato di sgancio per il ribaltamento manuale. Facilita il trasporto di utensili da giardinaggio come motoseghe, decespugliatori e permette una più facile installazione di attrezzature come spargisale, botti e irrorazione antiparassitari. Il pianale inoltre è dotato di ganci per fissare il carico con una corda e la sponda posteriore è abbattibile. Lo scarico viene effettuato tramite una maniglia per il sollevamento ed una leva di sgancio. Per agevolare il ribaltamento, il cassone è dotato di molla a gas. |
|
|
|

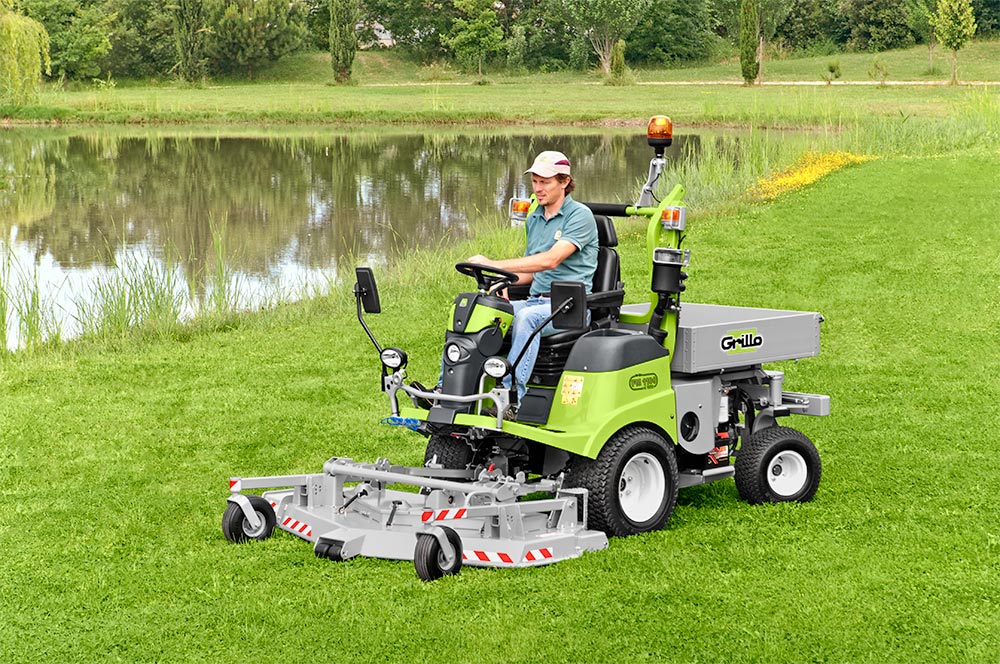

Grillo FM1100 4WD ha una grande resa oraria sia in aree dove gli spazi sono molto ampi, sia in terreni più complessi ricchi di ostacoli, come piante o panchine, grazie alla grande manovrabilità, al ridottissimo raggio di sterzata e al passo corto. |
|
L'innovativo sistema di trazione 4WD permanente, tramite il bloccaggio differenziale idraulico ad azionamento automatico o manuale, permette di lavorare con la massima aderenza senza slittamenti in qualsiasi condizione di taglio in pendenza ed in costa senza mai rovinare il manto erboso, anche alla massima sterzata! Il battistrada garden, e la larghezza dei pneumatici, riducono al minimo il calpestio del prato. L'asse posteriore è basculante, permette la trazione sulle 4 ruote anche nel taglio di arree con terreni irregolari. Marciapiedi e cordoli stradali vengono superati con disinvoltura da FM1100. |
|
|
|
FM1100 è dotato di un robusto telaio macchina e di una scocca piatto rinforzata nei punti di maggior usura. |
|
FM1100 dispone di una motozzazione Yanmar 3TNV76 diesel 3 cilindri da 26 HP ed è montato su silent block. Il motore è raffreddato a liquido con un radiatore autopulente; l'elettroventola per il raffreddamento è in grado di invertire il senso di rotazione per eliminare eventuali residui di erba tagliata sul radiatore. L'azionamento di tale sistema è automatico e regolato da un sensore, ma può essere attivato anche manualmente. |
|
|
|
La posizione di guida rialzata di FM1100 è ergonomica ed il volante è dotato di idroguida, tutto è studiato per non affaticare l'operatore anche dopo molte ore di guida. |
|
Il comfort acustico di FM1100 è determinato dal motore a bassa rumorosità e da un innovativo sistema di aspirazione combinato di pre-filtro aria motore con silenziatore che permette un carico a flusso d'aria insonorizzato studiato e realizzato da Grillo. Oltre al piatto standard LMP da 160 cm e al piatto MP da 130 cm, sono disponibili il trinciatutto da 135 cm con kit scarificatore e lama neve da 150 cm. Di serie il roll bar di protezione abbattibile omologato a normativa ISO e Kit luci omologato per la circolazione su strada. Opzionale la cabina comfort ad ampia visibilità con riscaldamento. |
|
|
|
FM1100 4WD, come tutti i prodotti Grillo, è progettato e costruito per durare e mantenere il suo valore per moltissimi anni. |
|
La verniciatura delle macchine Grillo è a polvere elettrostatica a doppio strato. Prima ci sono i bagni di lavaggio e preparazione, poi viene applicato un primo strato protettivo che, con la cottura in forno, è la miglior base per l'applicazione di finitura. Il secondo strato di vernice e un ulteriore passaggio in forno a 190°c conferiscono la caratteristica durezza e lucentezza. Tutti i FM1100 4WD sono montati minuziosamente e collaudati scrupolosamente da personale specializzato. Il collaudo finale di FM1100 4WD prevede per ogni macchina un test per verificare ogni funzionalità. Una ulteriore e finale garanzia per un prodotto di alta qualità. |
|
| I prodotti Grillo sono distribuiti ed assistiti in maniera capillare dalla rete di rivenditori specializzati Grillo. I ricambi sono disponibili anche dopo tantissimi anni. |
|
Motore |
Yanmar 3TNV76 Avviamento elettrico con batteria 12v Alimentazione diesel Cilindrata 1116 cc, 3 cilindri Potenza 26 HP (19.2 kW) @ 3000 rpm Coppia massima 67 Nm @ 2000 rpm Raffreddato a liquido con ventola idraulica e dotato di dispositivo automatico di pulizia radiatore Filtro aria a secco con cartucce intercambiabili. |
|
Capacità serbatoio carburante | 25 L |
| Serbatoio olio idraulico | 20 L | |
|
Trazione | Idraulica a 4WD (integrale permanente anche su raggio di sterzata stretto) |
| Cambio | Trasmissione idrostatica con 4 motori idraulici sulle 4 ruote | |
| Frizione | Elettromagnetica per PTO, con freno lame magnetico | |
| Cassone di carico | Cassone ribaltabile posteriormente, ribaltamento manuale assistito da molle a gas. Sponde in alluminio e fondo in lamiera, sponda posteriore apribile | |
|
Bloccaggio differenziale | Automatico e manuale con comando a pulsante |
| Pneumatici anteriori | 23x10.50-12 garden | |
| Pneumatici posteriori | 18x8.50-8 garden | |
| Sistema di guida | A volante, montato su colonnetta. Inclinabile | |
| Velocità | Da 0 a 15 km/h con variazione continua | |
| Raggio interno di sterzata minimo | 310 mm | |
| Sedile | Super comfort con braccioli, molleggiato e registrabile | |
| Freno di servizio | A tamburo | |
| Freno di stazionamento | A tamburo | |
|
Capacità oraria di taglio (indicativa) | 10000 m^2 |
| Dotazione di serie | Sollevamento piatto idraulico. 2 attacchi idraulici per servizi intermittenti (pressione max 120 bar, portata max 18 L/1' a 3000 rpm). Kit luci e frecce | |
|
Lunghezza | 3250 mm con piatto [cod. 9M0412 9M2511] |
| Larghezza | 1920 mm con piatto [cod. 9M0412 9M2511] | |
| Altezza | 1750 mm con roll bar abbassato | |
|
Peso | 880 kg senza piatto - 1050 kg con piatto [cod. 9M0412 9M2511] |
Piatto tosaerba MP 130 cm, con scarico posteriore e taglio Mulching selezionabili con leva "Quick-Shift"
Applicabile su FD1100 4WD - FM1100 4WD
Codice: 9M2811
Peso: 98 kg
É adatto al taglio in aree pubbliche e private come parchi e giardini di dimensioni medie e grandi.
Il piatto è dotato di tre lame consente il passaggio da taglio Mulching a scarico posteriore azionando una leva, senza dover intervenire in altro modo.
La trasmissione del piatto è particolarmente silenziosa grazie ai rinvii Grillo, la cinghia è in kevlar.
Il piatto è dotato di scocca rinforzata nei punti di maggior usura e protezione antiurto perimetrale, i mozzi lama sono dotati di para-polvere.
Il piatto è dotato di ruotini anti-scalpo.
Le ruote del piatto sono piene, mettono al riparo da forature ed ondeggiamenti del piatto migliorando così la qualità di taglio.
La regolazione dell'altezza di taglio è continua e centralizzata tramite volantino.
L'intero apparato di taglio è sollevabile idraulicamente e può essere facilmente ribaltato per ispezione, trasporto e manutenzione, senza dover staccare il cardano.

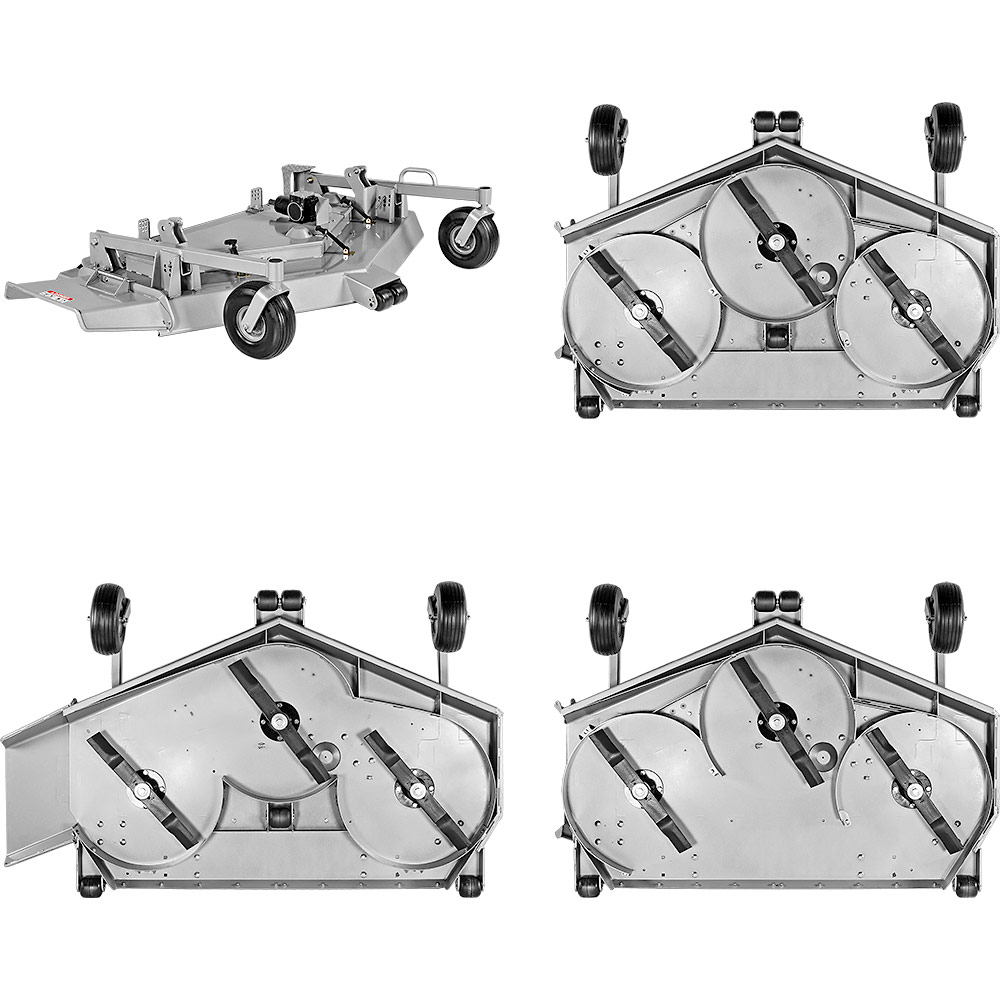

Piatto tosaerba LMP 160 cm, con scarico laterale, scarico posteriore e taglio Mulching
Applicabile su FD1100 4WD - FM1100 4WD
Codice: 9M0412 9M2511
Peso: 170 kg
Il piatto è dotato di tre lame consente 3 differenti modalità di taglio: Mulching, scarico laterale e scarico posteriore.
Per cambiare modalità di taglio è sufficiente agire sulle paratie smontabili della camera di taglio.
É adatto al taglio in aree pubbliche e private come parchi e giardini di grandi dimensioni.
La trasmissione del piatto è particolarmente silenziosa grazie ai rinvii Grillo, la cinghia è in kevlar.
Il piatto è dotato di scocca rinforzata nei punti di maggior usura e protezione antiurto perimetrale, i mozzi lama sono dotati di para-polvere.
Il piatto LMP 160 cm è dotato di ruotini anti-scalpo ed ammortizzatori per il trasferimento, inoltre le ruote anteriori del piatto hanno il trattamento anti-foratura.
La regolazione dell'altezza di taglio si effettua agendo su perni in 4 punti.
L'intero apparato di taglio è sollevabile idraulicamente e può essere facilmente ribaltato per ispezione, trasporto e manutenzione, senza dover staccare il cardano.
Per ridurre l'ingombro durante il taglio Mulching o scarico posteriore, il deflettore per lo scarico laterale si può smontare o ribaltare.
Trinciatutto 135 cm con Kit lame scarificatore
Applicabile su FD1100 4WD - FM1100 4WD
Codice: 9G1922
Peso: 160 kg
Il trincia è l'accessorio ideale per la pulizia in aree rustiche anche con arbusti.
La trasmissione del trinciatutto è particolarmente affidabile.
Le ruote anteriori del trincia del piatto hanno il trattamento anti-foratura.
La regolazione dell'altezza di taglio si effettua aggiungendo o togliendo spessori sui supporti delle ruote anteriori.
E' dotato di rullo posteriore anti-scalpo, la trasmissione è affidabile anche in condizioni estreme grazie all'uso di 3 cinghie affiancate e rinvio Grillo.
Per sminuzzare ulteriormente il trinciato, il trinciatutto è dotato di controcoltello mulching.
L'intero apparato di taglio è sollevabile idraulicamente e può essere facilmente ribaltato per ispezione, trasporto e manutenzione, senza dover staccare il cardano.
Il kit lame scarificatore, fornito di serie, consente di trasformare il trinciatutto in uno scarificatore professionale.

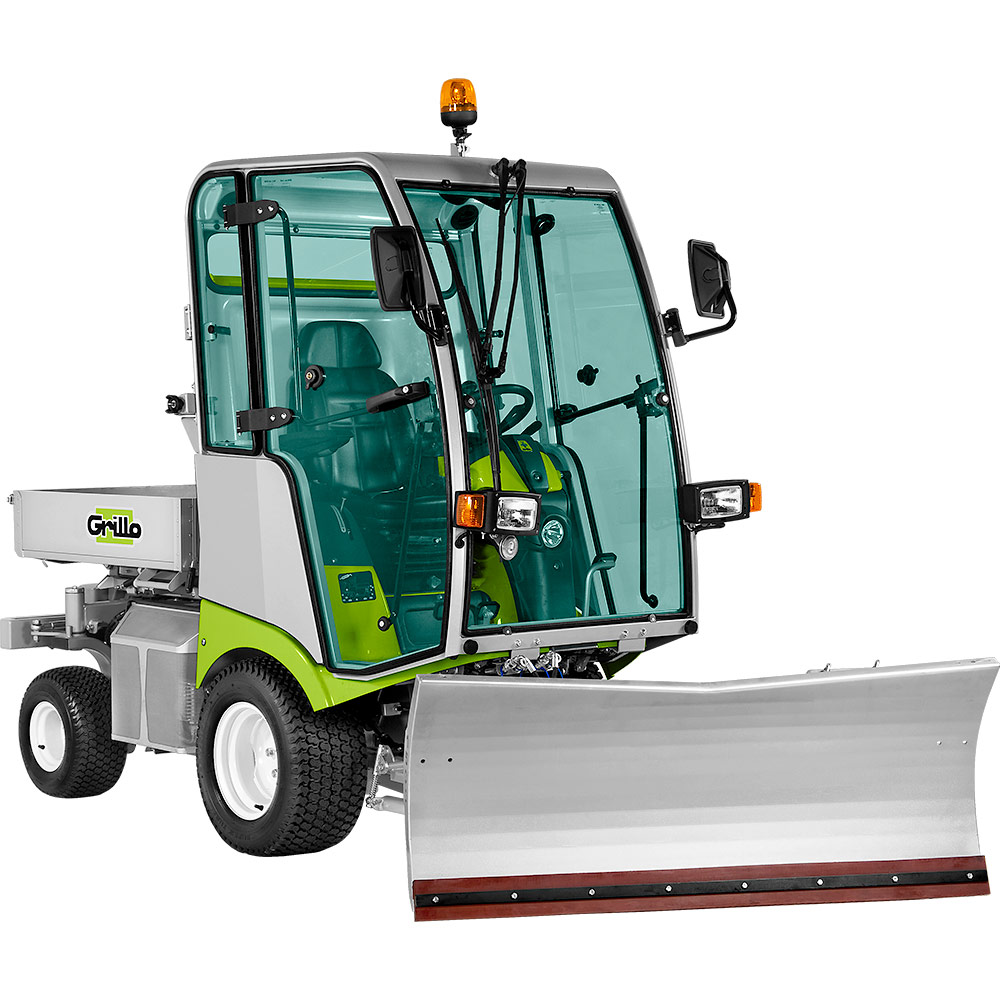

Lama neve orientabile 150 cm con terminale in gomma
Applicabile su FD1100 4WD - FM1100 4WD
Codice: 9G2122
Peso: 135 kg
La lama orientabile consente di liberare rapidamente aree da neve e ghiaccio, utile anche per movimentare cumuli di sassi o sabbia.
Tutti i movimenti della lama sono comandati idraulicamente; la lama può essere sollevata e inclinata lateralmente di +/- 30°.
Il terminale in gomma evita il danneggiamento di selciati e strade.
Necessita di Kit idraulico.

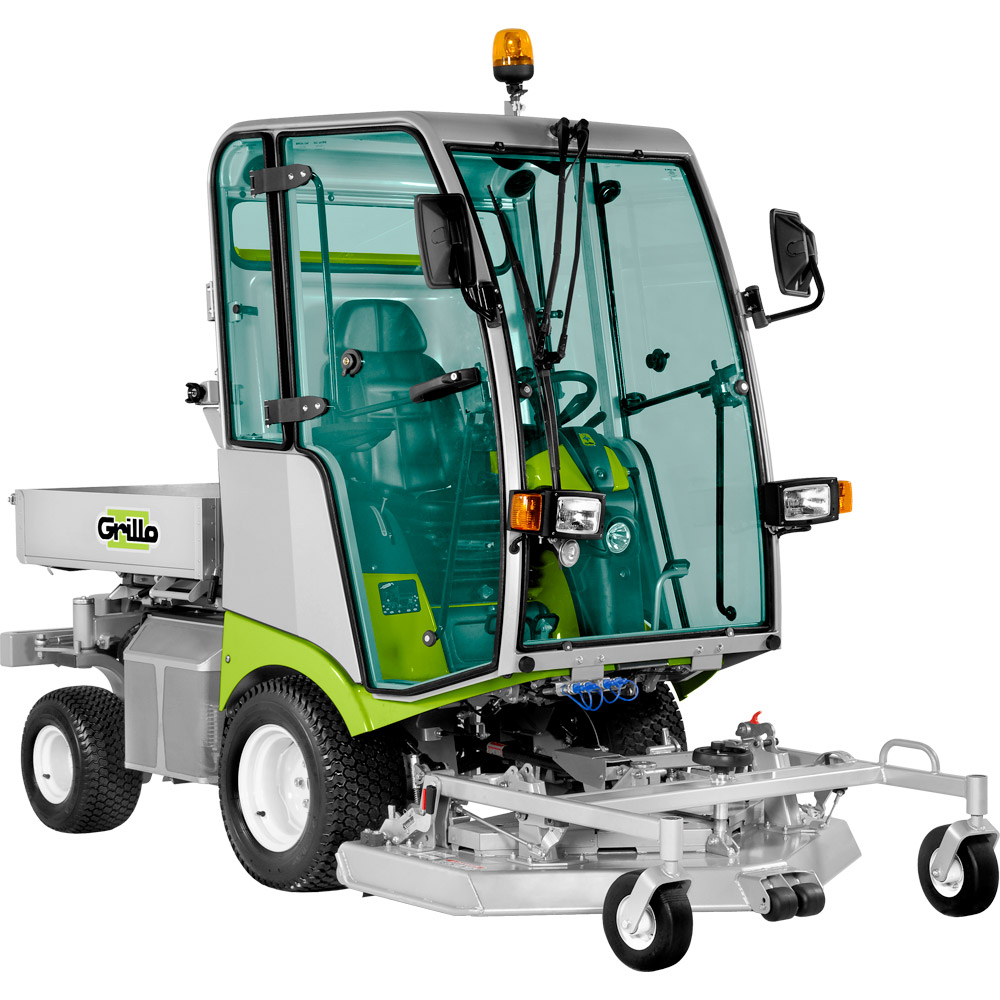

Kit cabina comfort con riscaldamento FD1100 e FM1100
Applicabile su FD1100 4WD - FM1100 4WD
Codice: 949612
Peso: 190 kg
La cabina comfort è dotata di impianto riscaldamento anti-condensa, consente un'ampia visibilità sulla zona di lavoro.
E' inoltre dotata di tergicristallo, finestrini apribili e chiusura di sicurezza sia interna che esterna.
Coppia catene per ruote 23x10.50-12
Applicabile su FD1100 4WD - FM1100 4WD
Codice: 9M3622
Peso: 2 kg
Per aumentare la presa delle ruote in caso di neve e ghiaccio, facile da montare e smontare.
