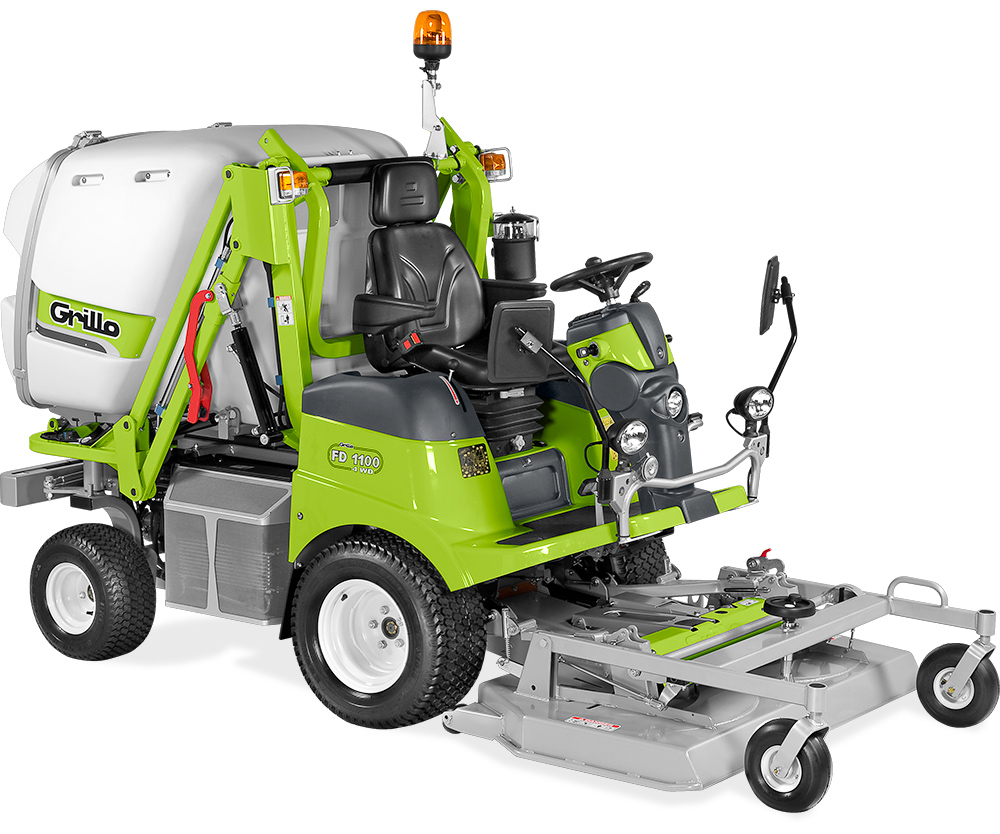

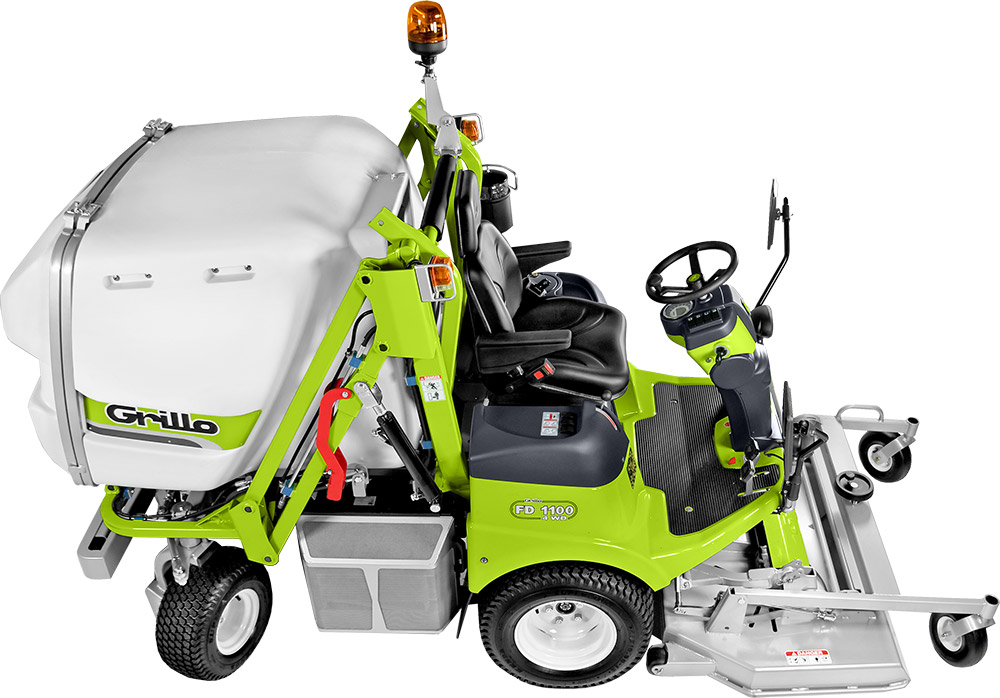

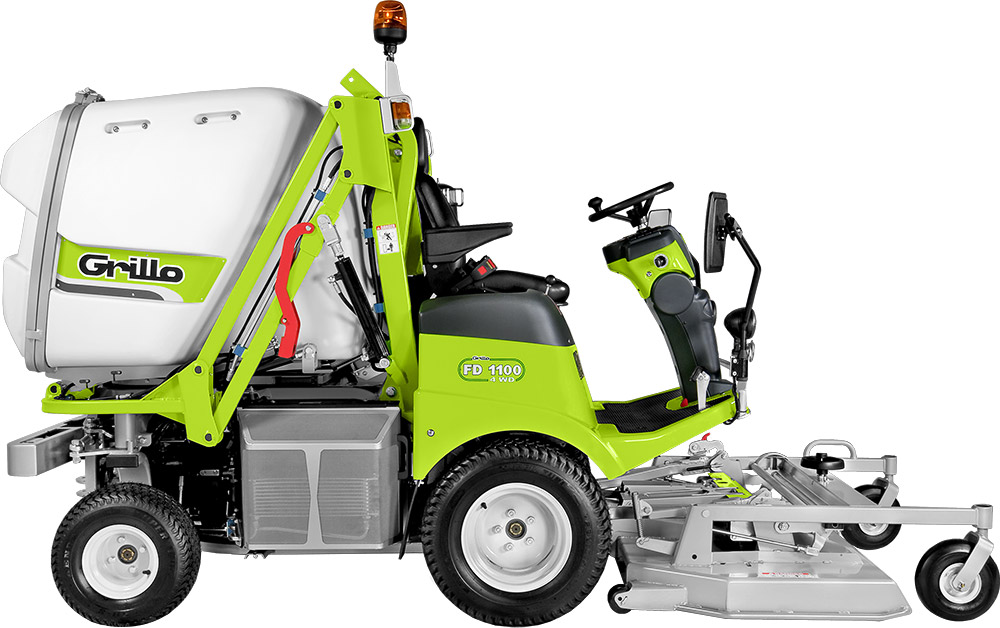

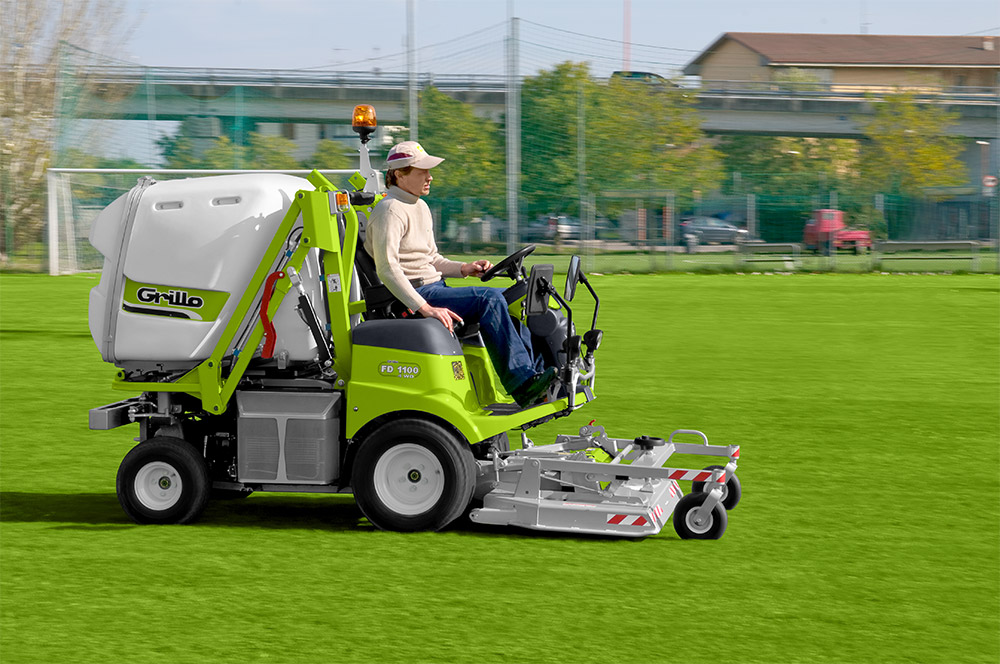

FD1100 4WD
Rasaerba idrostatico 4WD con piatto frontale e raccolta ad alte prestazioni
|
Rasaerba idrostatico a 4WD, FD1100 con piatto di taglio frontale, contenitore per la raccolta dell'erba a scarico rialzato e un raggio di sterzata di soli 31 cm, è maneggevole e stabile anche in pendenza! |
|

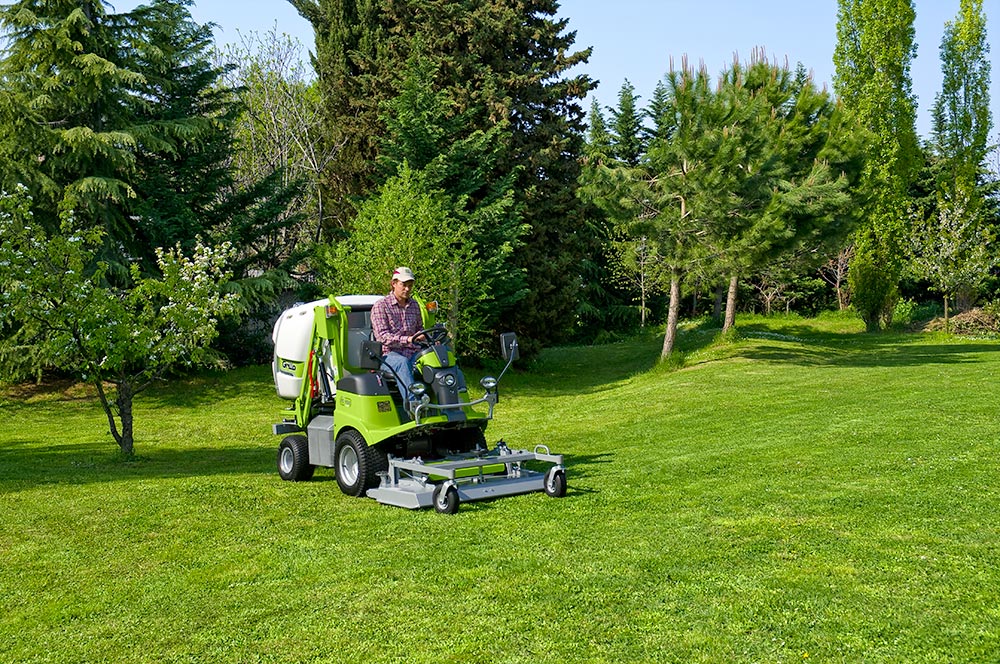

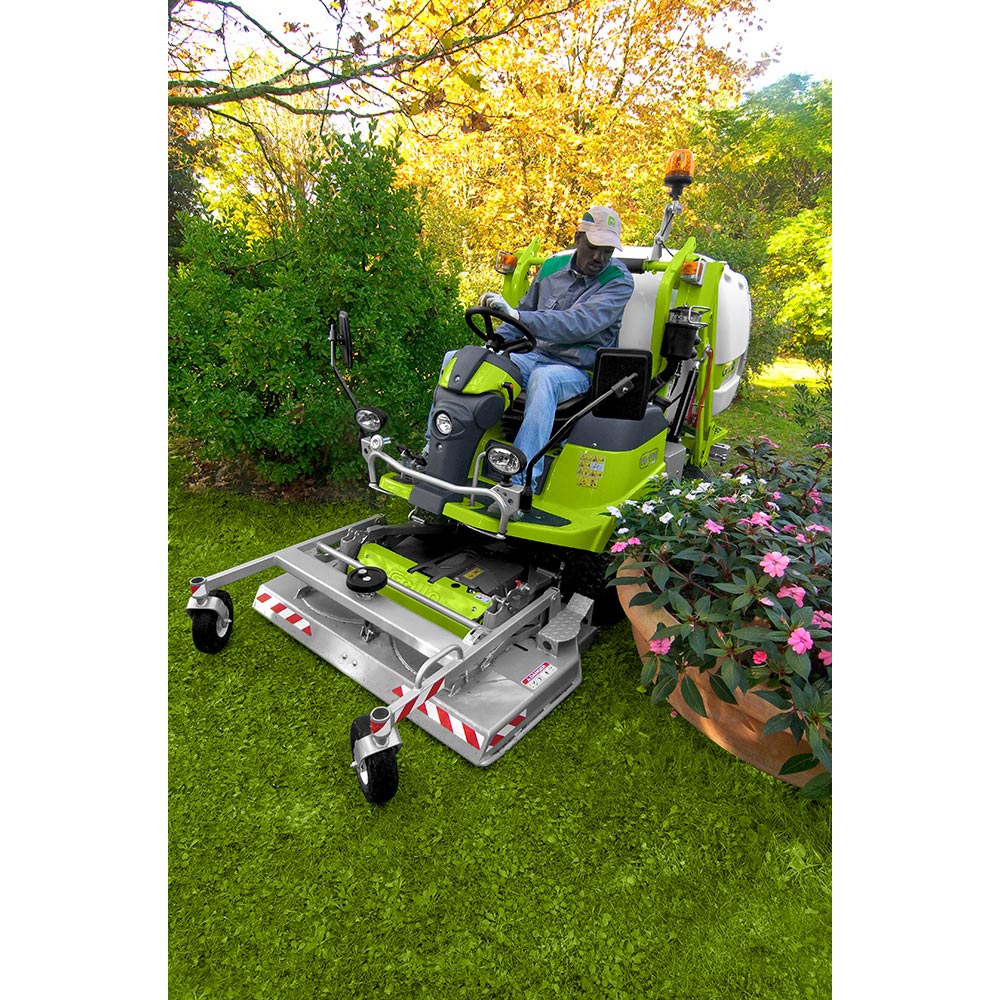

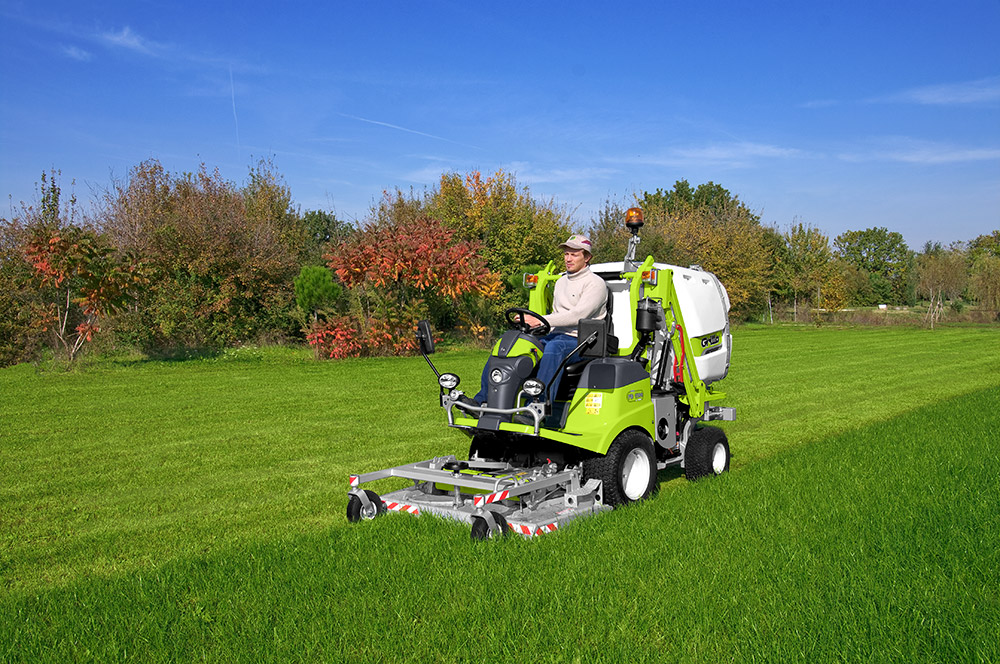

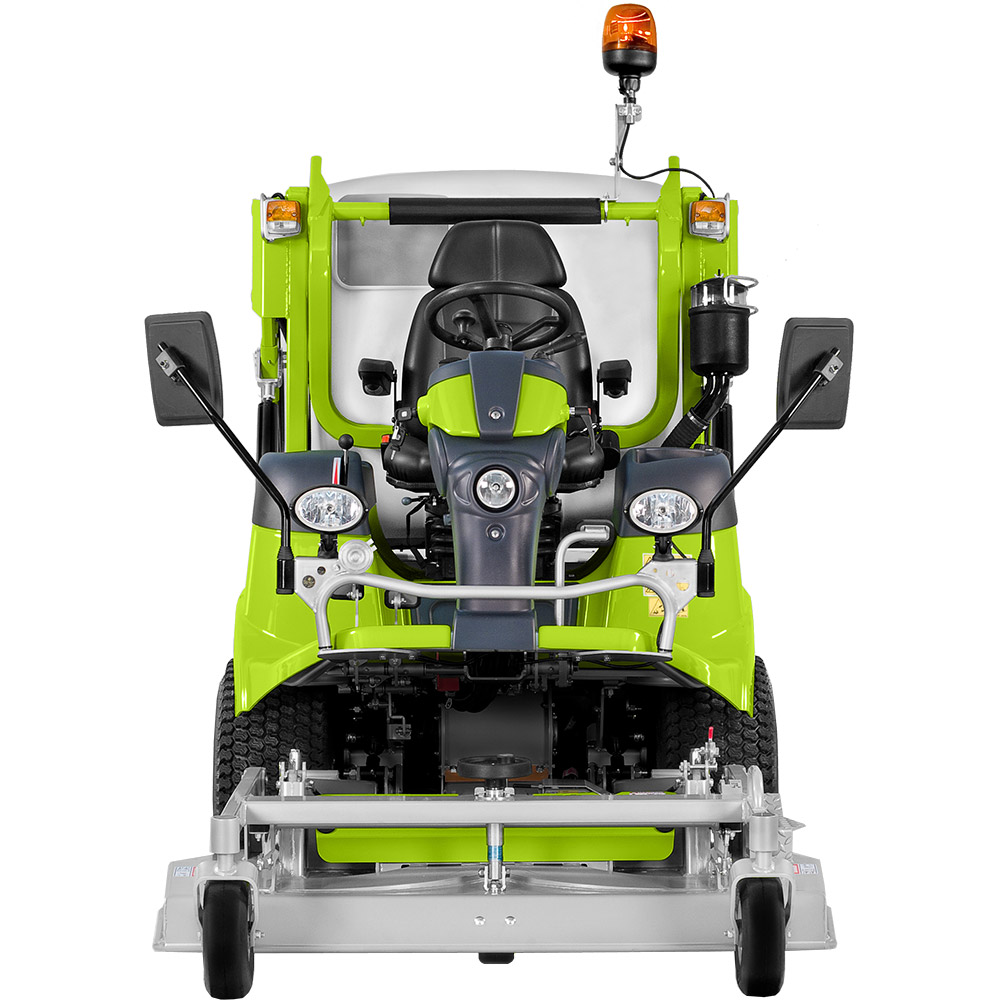

Il piatto frontale di FD1100, insieme alla posizione di guida rialzata, garantiscono una visibilità di lavoro insuperabile. |
 |
 |
La regolazione dell'altezza di taglio è centralizzata e immediata: grazie ad un semplice volantino è possibile scegliere con precisione l'altezza di taglio. |
|

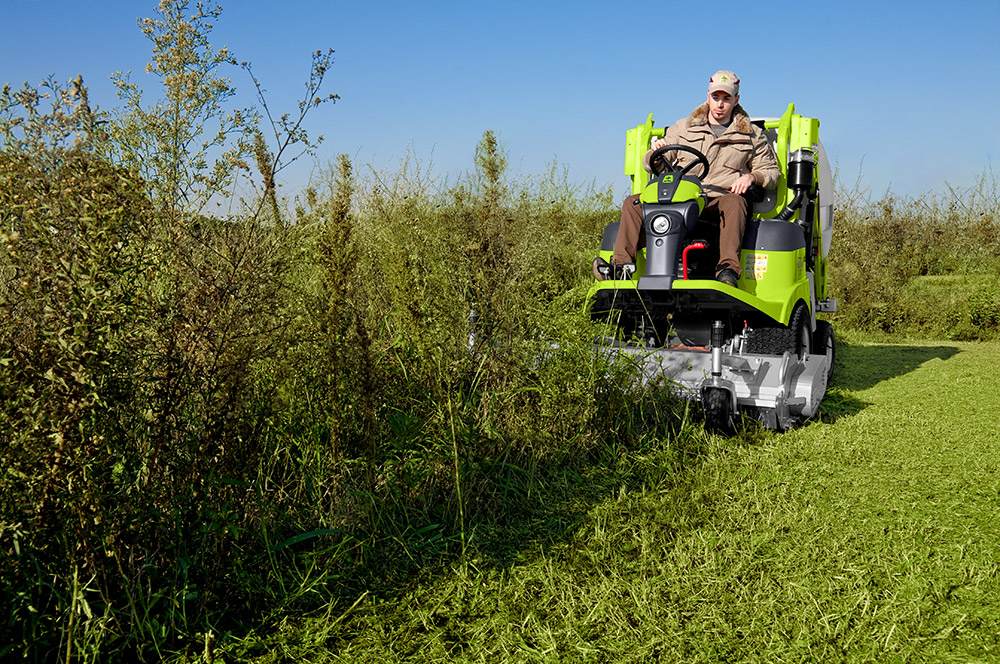

L'efficienza dell'acceleratore di carico, permette un taglio con raccolta anche in condizioni estreme di erba alta e umida, tipiche dei primi tagli primaverili. FD1100 è estremamente performante anche nella raccolta delle foglie. Il cesto di raccolta erba, dotato di ripartitore mobile del carico, permette un riempimento totale! A cesto pieno, un sensore interrompe il taglio per impedire intasamenti. Kit mulching di serie per il piatto da 132 cm. |
 |
 |

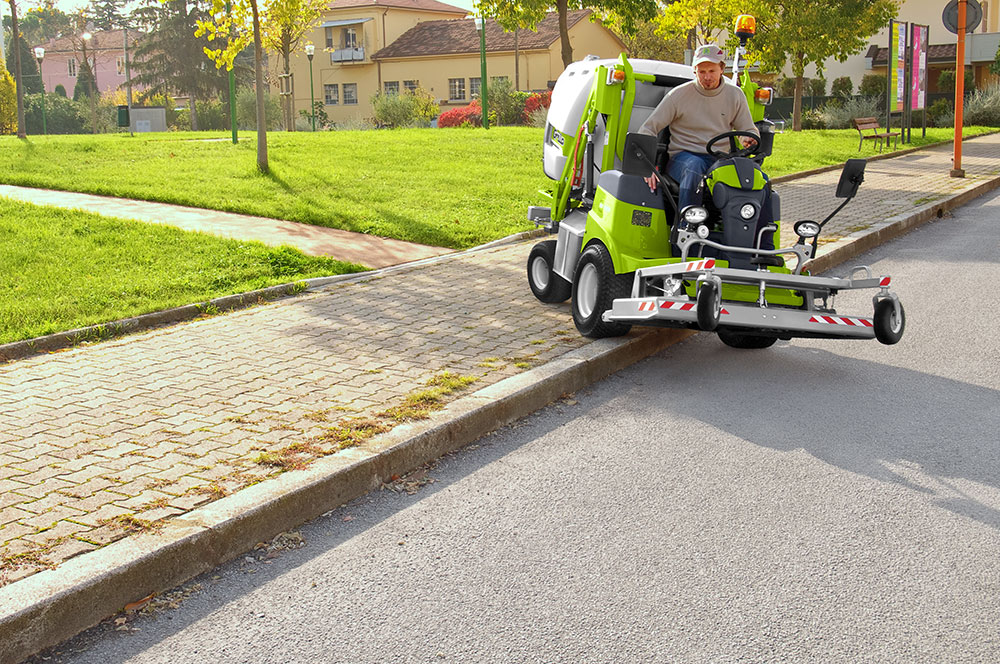

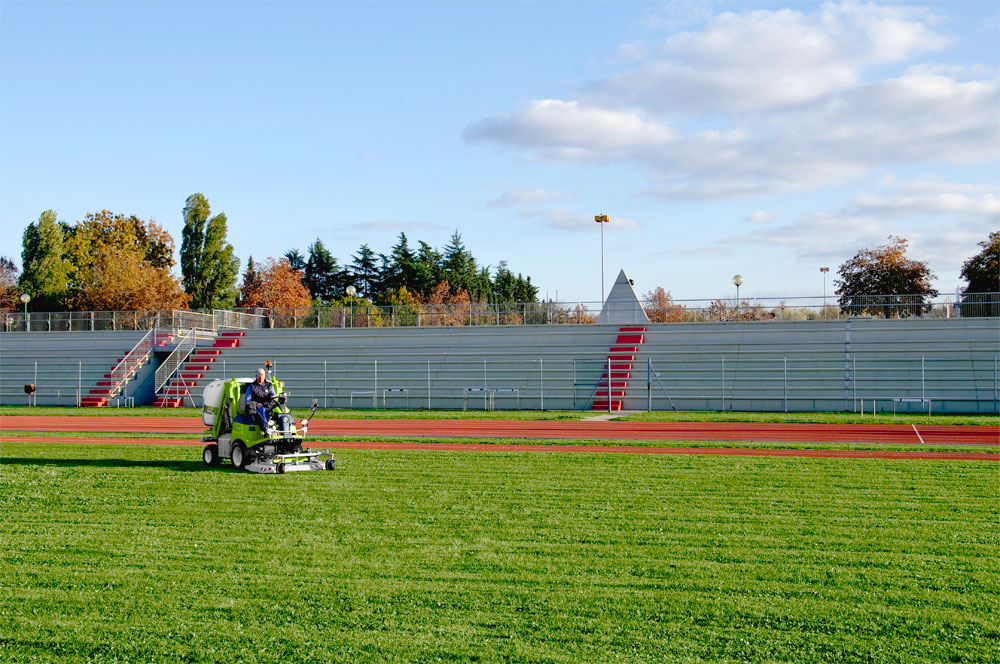

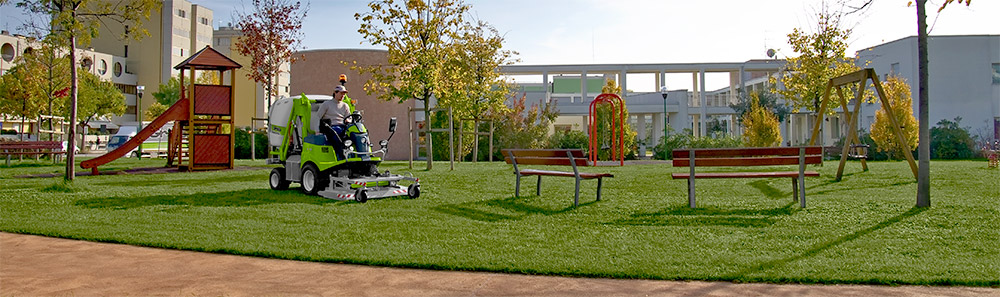

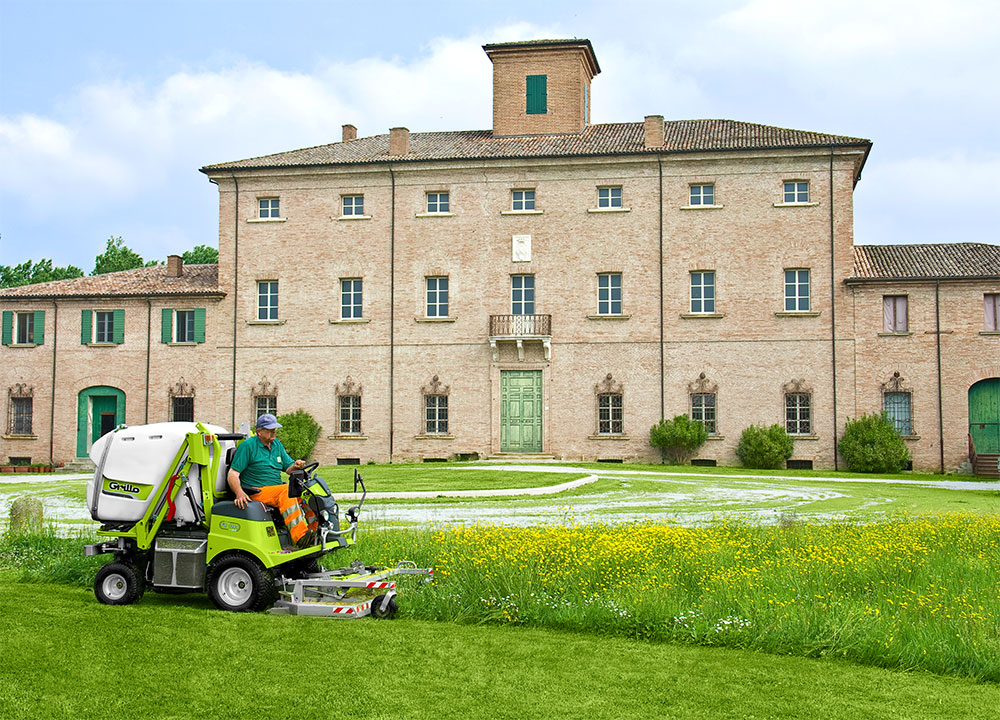

FD1100 ha una grande resa oraria sia in parchi estesi, impianti sportivi o camping dove gli spazi sono molto ampi, ma anche nelle aree più complesse ricche di ostacoli, come piante o panchine, grazie alla grande manovrabilità e al ridottissimo raggio di sterzata. |
|
L'innovativo sistema di trazione 4WD permanente, tramite il differenziale idraulico, permette di lavorare con la massima aderenza senza slittamenti in qualsiasi condizione senza mai rovinare il manto erboso, anche alla massima sterzata! Il battistrada garden, e la larghezza dei pneumatici, riducono al minimo il calpestio del prato, anche in condizione di cesto carico. |
 |
 |
FD1100 è veramente agile! Lo sterzo idraulico permette un raggio di sterzata di soli 31 cm! Il passo corto garantisce una eccezionale manovrabilità negli spazi stretti e durante le manovre. |
|
La stabilità in condizioni di taglio in pendenza ed in costa, è garantita dalla ben studiata distribuzione dei pesi e dal bloccaggio differenziale ad azionamento automatico o manuale, in condizioni di elevata pendenza. L'asse posteriore è basculante, permette la trazione sulle 4 ruote anche nel taglio di arree con terreni irregolari. Marciapiedi e cordoli stradali vengono superati con disinvoltura da FD1100. |
 |
 |
Grillo FD1100 è dotato di un robusto telaio macchina, di una scocca piatto rinforzata nei punti di maggior usura e protezione antiurto perimetrale, il telaio di supporto cesto-erba è sovradimensionato. |
|
FD1100 dispone di una motozzazione Yanmar 3TNV76 diesel 3 cilindri da 26 HP ed è montato su silent block. Il motore è raffreddato a liquido con un radiatore autopulente; l'elettroventola per il raffreddamento è in grado di invertire il senso di rotazione per eliminare eventuali residui di erba tagliata sul radiatore. L'azionamento di tale sistema è automatico e regolato da un sensore, ma può essere attivato anche manualmente. |
 |
 |

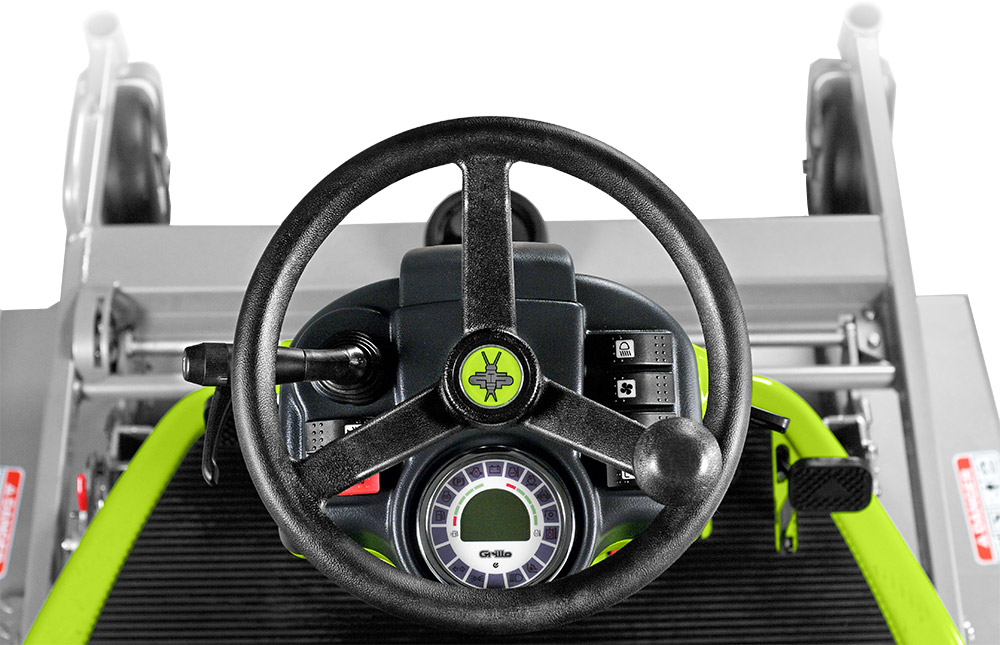

La posizione di guida rialzata di FD1100 è ergonomica ed il volante è dotato di idroguida, tutto è studiato per non affaticare l'operatore anche dopo molte ore di guida. FD1100 dispone di un ampio e confortevole posto guida con sedile molleggiato, regolabile e braccioli. Tutti i comandi idraulici per il cesto e piatto sono azionati da pratici pulsanti elettrici. |
|

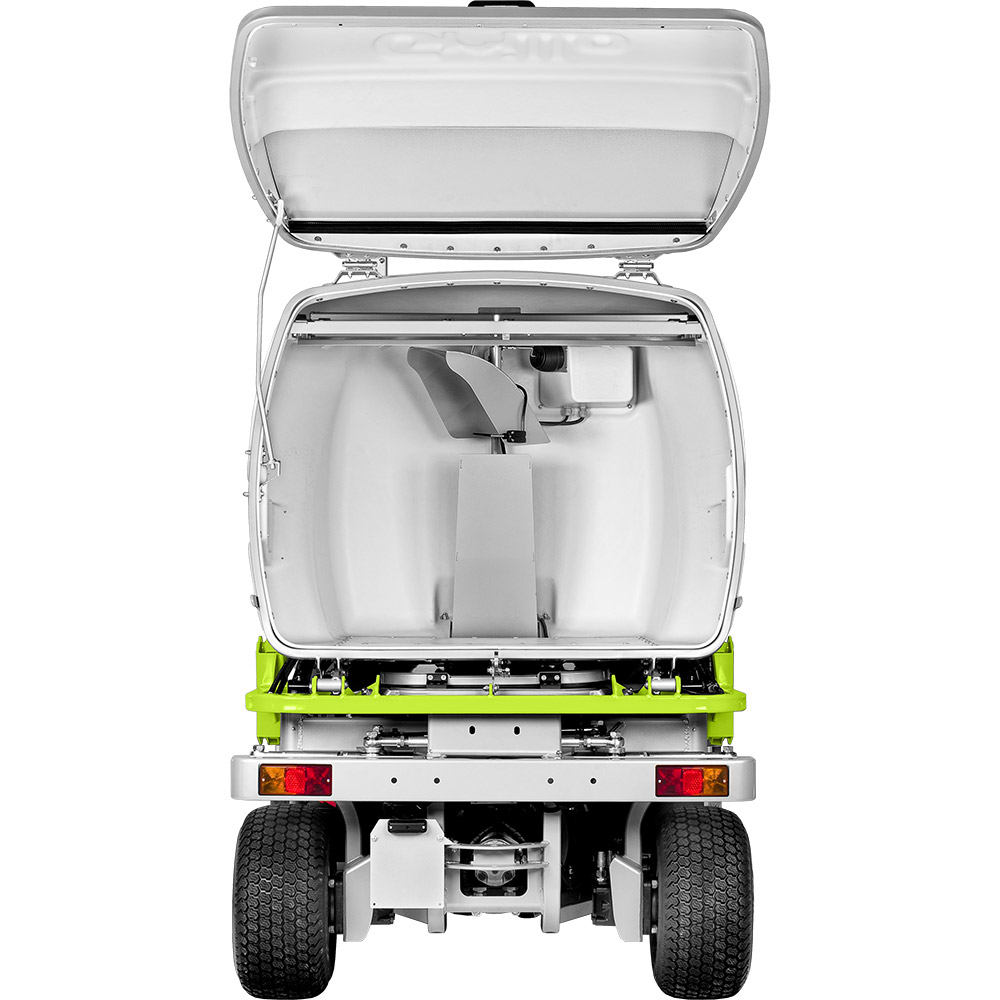

Il comfort acustico è determinato dall'innovativo sistema di carico a flusso d'aria ridotto realizzato da Grillo e dal motore a bassa rumorosità. Di serie il roll bar di protezione abbattibile omologato a normativa ISO e Kit luci omologato per la circolazione su strada. Opzionale la cabina comfort ad ampia visibilità con riscaldamento. |
 |
 |
Oltre al piatto standard con raccolta da 132 cm, sono disponibili vari accessori! Il piatto tosaerba MP 130 cm, a 3 lame con doppia funzione di taglio a scarico posteriore e mulching spostando semplicemente una leva, il piatto tosaerba LMP 160 cm a 3 lame con tripla funzione di taglio, scarico laterale, scarico posteriore e mulching. Disponibili inoltre il trinciatutto da 135 cm con kit scarificatore e lama neve da 150 cm. |
|
FD1100 4WD, come tutti i prodotti Grillo, è progettato e costruito per durare e mantenere il suo valore per moltissimi anni.
FD1100 4WD ha superato test durissimi per testare l'affidabilità della trasmissione, dell'apparato di taglio, del telaio, e di tutti i suoi componenti. |
 |
 |
La verniciatura delle macchine Grillo è a polvere elettrostatica a doppio strato. Prima ci sono i bagni di lavaggio e preparazione, poi viene applicato un primo strato protettivo che, con la cottura in forno, è la miglior base per l'applicazione di finitura. Il secondo strato di vernice e un ulteriore passaggio in forno a 190°c conferiscono la caratteristica durezza e lucentezza. Tutti i FD1100 4WD sono montati minuziosamente e collaudati scrupolosamente da personale specializzato. Il collaudo finale di FD1100 4WD prevede per ogni macchina un test per verificare ogni funzionalità. Una ulteriore e finale garanzia per un prodotto di alta qualità. |
|
I prodotti Grillo sono distribuiti ed assistiti in maniera capillare dalla rete di rivenditori specializzati Grillo. I ricambi sono disponibili anche dopo tantissimi anni. |
|
Motore |
Yanmar 3TNV76 Avviamento elettrico con batteria 12v Alimentazione diesel Cilindrata 1116 cc, 3 cilindri Potenza 26 HP (19.2 kW) @ 3000 rpm Coppia massima 67 Nm @ 2000 rpm Raffreddato a liquido con ventola idraulica e dotato di dispositivo automatico di pulizia radiatore Filtro aria a secco con cartucce intercambiabili. |
|
Capacità serbatoio carburante | 25 L |
| Serbatoio olio idraulico | 20 L | |
|
Trazione | Idraulica a 4WD (integrale permanente anche su raggio di sterzata stretto) |
| Cambio | Trasmissione idrostatica con 4 motori idraulici sulle 4 ruote | |
| Frizione | Elettromagnetica per PTO, con freno lame magnetico | |
| Apparato di taglio | Piatto tosaerba con raccolta e Kit mulching [cod. 9M2111] | |
| Larghezza piatto | 1410 mm | |
| Larghezza di taglio | 1320 mm | |
| Altezza di taglio | Da 20 a 90 mm con regolazione continua a volantino | |
| Capacità cesto | 900 L | |
| Sistema di carico cesto | Turbina di carico con pale flottanti, diametro 350mm. Trasmissione a cinghia + frizione elettromagnetica indipendente. Deflettore motorizzato interno al cesto per riempimento uniforme | |

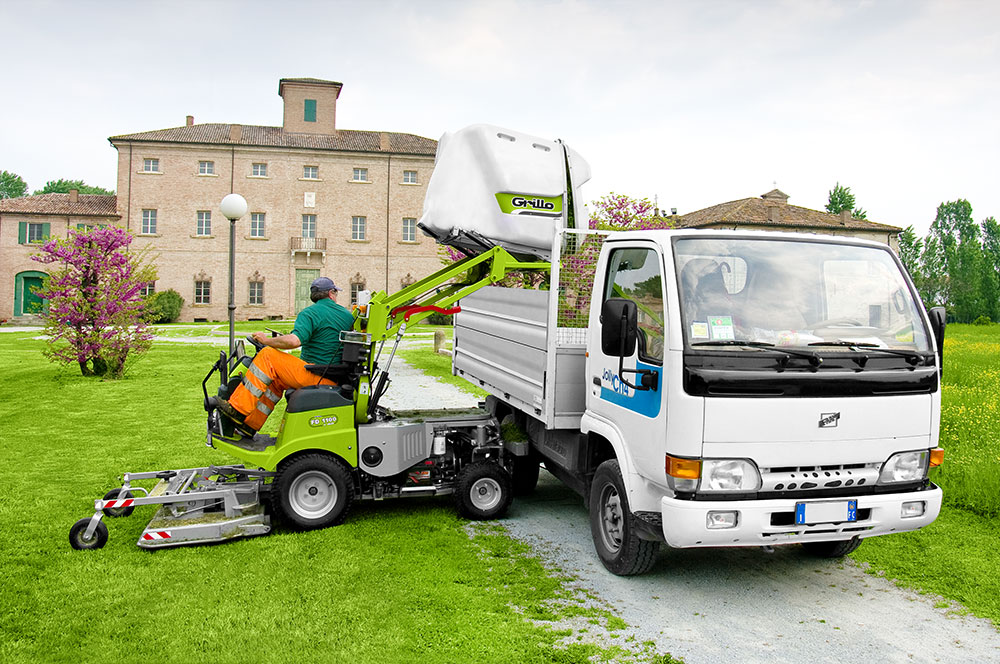

| Sistema di scarico cesto | Sistema di scarico cesto idraulico ad apertura automatica | |
| Altezza massima di scarico | 1900 mm | |
| Sbalzo posteriore | 300 mm | |
|
Bloccaggio differenziale | Automatico e manuale con comando a pulsante |
| Pneumatici anteriori | 23x10.50-12 Garden | |
| Pneumatici posteriori | 18x8.50-8 Garden | |
| Sistema di guida | A volante, montato su colonnetta. Inclinabile | |
| Velocità | 0-15 km/h a variazione continua | |
| Raggio interno di sterzata minimo | 310 mm | |
| Sedile | Super comfort con braccioli, molleggiato e registrabile | |
| Freno di servizio | A tamburo | |
| Freno di stazionamento | A tamburo | |
|
Capacità oraria di taglio (indicativa) | 10000 m^2 |
| Dotazione di serie | Sistema disinnesto automatico lame e turbina a cesto pieno. Sollevamento piatto e svuotamento cesto idraulici. Kit mulching per piatto 9M2111. Kit luci e frecce | |
|
Lunghezza | 3250 mm |
| Larghezza | 1410 mm con piatto [cod. 9M2111] | |
| Altezza | 1750 mm | |
| Passo | 1230 mm | |
| Luce libera da terra | 150 mm | |
|
Peso | 975 kg senza piatto - 1145 kg compreso piatto [cod. 9M2111] |
Piatto tosaerba 132 cm, con raccolta e Kit mulching
Applicabile su FD1100 4WD
Codice: 9M2111
Peso: 150 kg
É adatto al taglio in aree pubbliche e private come parchi e giardini di dimensioni medie e grandi.
Il kit mulching è parte della dotazione standard e permette di sminuzzare l'erba senza raccoglierla.

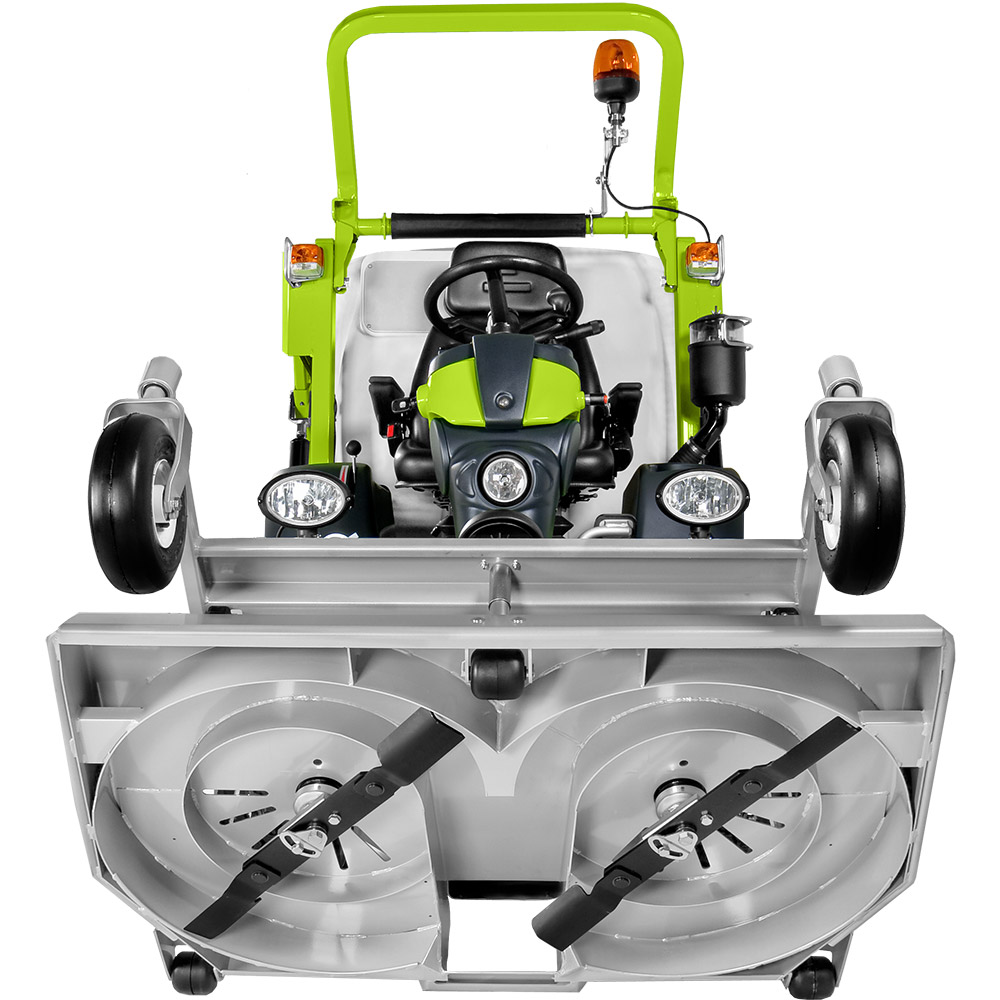

Piatto con raccolta è dotato di due lame contro-rotanti ad estremità flottanti in modo da proteggere la trasmissione da sovraccarichi dovuti a urti accidentali delle lame.
La regolazione dell'altezza di taglio è continua e centralizzata, si effettua tramite volantino.
La trasmissione del piatto è particolarmente silenziosa grazie ai rinvii Grillo.
Le ruote del piatto sono piene e mettono al riparo da forature ed ondeggiamenti del piatto migliorando così la qualità di taglio.
Il piatto è dotato di scocca rinforzata nei punti di maggior usura e protezione antiurto perimetrale, i mozzi lama sono dotati di para-polvere di protezione.

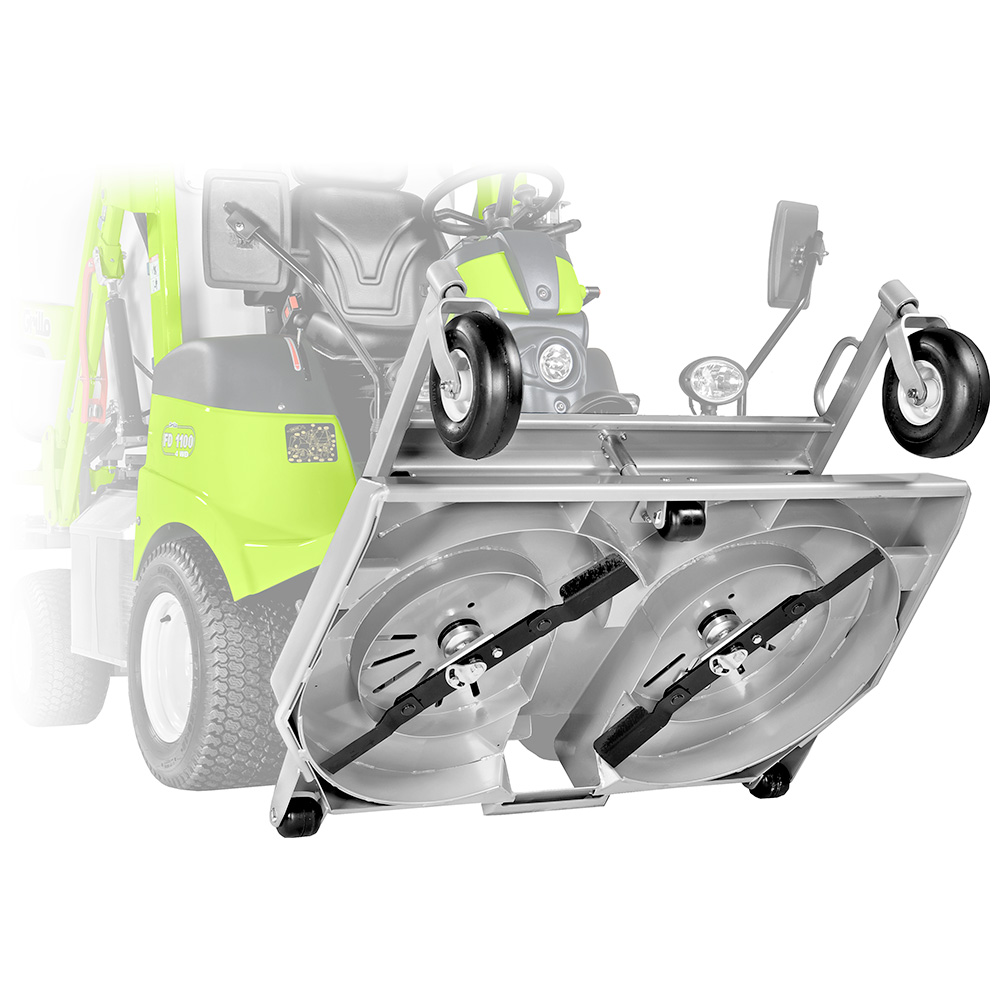

L'intero apparato di taglio è sollevabile idraulicamente e può essere facilmente ribaltato per ispezione, trasporto e manutenzione, senza dover staccare né il condotto carico erba né il cardano.
Piatto tosaerba MP 130 cm, con scarico posteriore e taglio Mulching selezionabili con leva "Quick-Shift"
Applicabile su FD1100 4WD - FM1100 4WD
Codice: 9M2811
Peso: 98 kg
É adatto al taglio in aree pubbliche e private come parchi e giardini di dimensioni medie e grandi.
Il piatto è dotato di tre lame consente il passaggio da taglio Mulching a scarico posteriore azionando una leva, senza dover intervenire in altro modo.
La trasmissione del piatto è particolarmente silenziosa grazie ai rinvii Grillo, la cinghia è in kevlar.
Il piatto è dotato di scocca rinforzata nei punti di maggior usura e protezione antiurto perimetrale, i mozzi lama sono dotati di para-polvere.
Il piatto è dotato di ruotini anti-scalpo.
Le ruote del piatto sono piene, mettono al riparo da forature ed ondeggiamenti del piatto migliorando così la qualità di taglio.
La regolazione dell'altezza di taglio è continua e centralizzata tramite volantino.
L'intero apparato di taglio è sollevabile idraulicamente e può essere facilmente ribaltato per ispezione, trasporto e manutenzione, senza dover staccare il cardano.

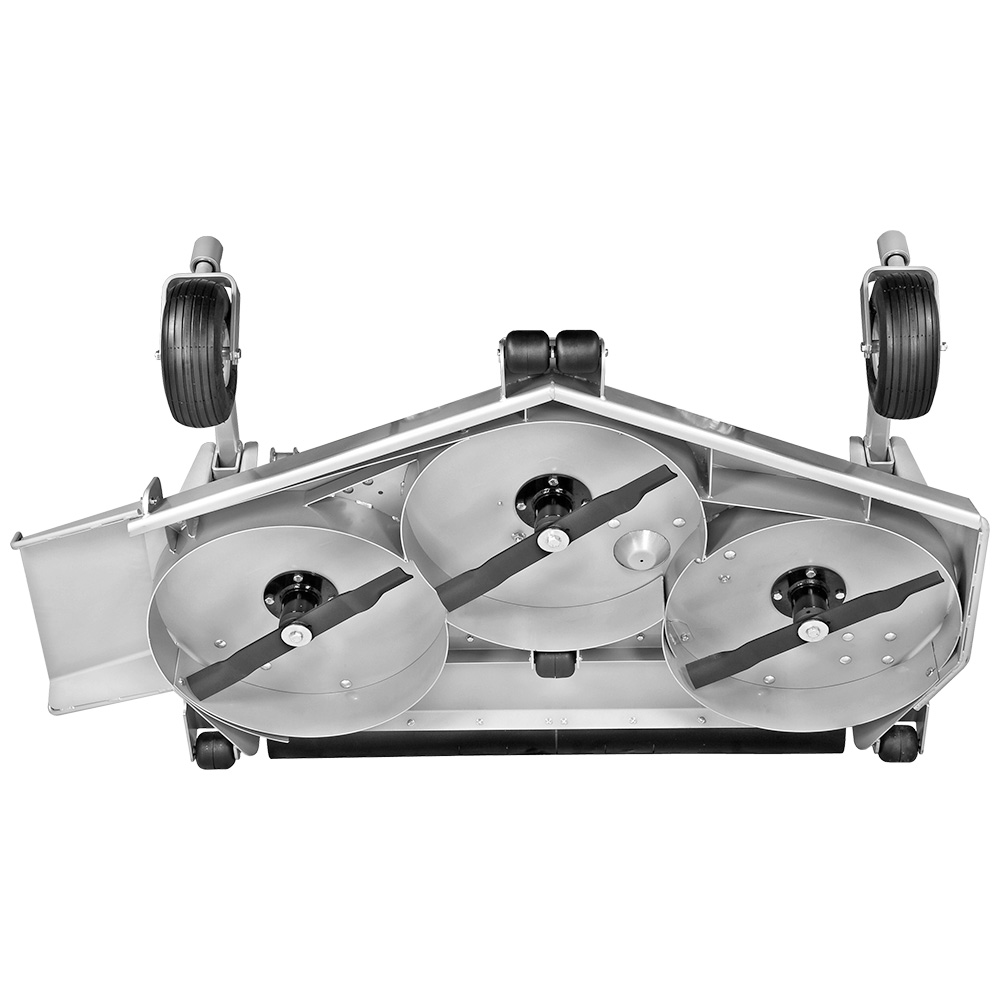

Piatto tosaerba LMP 160 cm, con scarico laterale, scarico posteriore e taglio Mulching
Applicabile su FD1100 4WD - FM1100 4WD
Codice: 9M0412 9M2511
Peso: 170 kg
Il piatto è dotato di tre lame consente 3 differenti modalità di taglio: Mulching, scarico laterale e scarico posteriore.
Per cambiare modalità di taglio è sufficiente agire sulle paratie smontabili della camera di taglio.
É adatto al taglio in aree pubbliche e private come parchi e giardini di grandi dimensioni.
La trasmissione del piatto è particolarmente silenziosa grazie ai rinvii Grillo, la cinghia è in kevlar.
Il piatto è dotato di scocca rinforzata nei punti di maggior usura e protezione antiurto perimetrale, i mozzi lama sono dotati di para-polvere.
Il piatto LMP 160 cm è dotato di ruotini anti-scalpo ed ammortizzatori per il trasferimento, inoltre le ruote anteriori del piatto hanno il trattamento anti-foratura.
La regolazione dell'altezza di taglio si effettua agendo su perni in 4 punti.

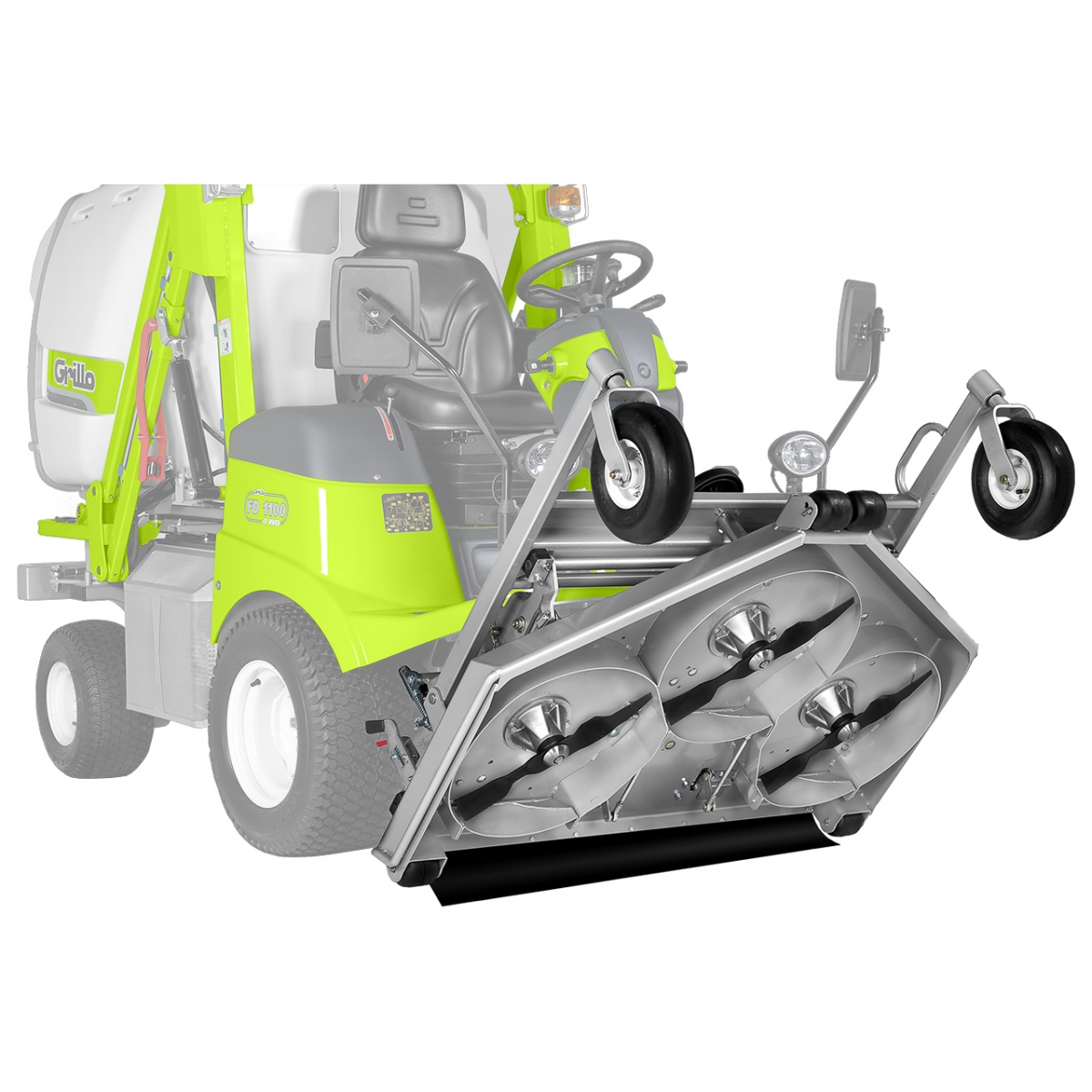

L'intero apparato di taglio è sollevabile idraulicamente e può essere facilmente ribaltato per ispezione, trasporto e manutenzione, senza dover staccare il cardano.
Per ridurre l'ingombro durante il taglio Mulching o scarico posteriore, il deflettore per lo scarico laterale si può smontare o ribaltare.
Trinciatutto 135 cm con Kit lame scarificatore
Applicabile su FD1100 4WD - FM1100 4WD
Codice: 9G1922
Peso: 160 kg
Il trincia è l'accessorio ideale per la pulizia in aree rustiche anche con arbusti.
La trasmissione del trinciatutto è particolarmente affidabile.
Le ruote anteriori del trincia del piatto hanno il trattamento anti-foratura.
La regolazione dell'altezza di taglio si effettua aggiungendo o togliendo spessori sui supporti delle ruote anteriori.
E' dotato di rullo posteriore anti-scalpo, la trasmissione è affidabile anche in condizioni estreme grazie all'uso di 3 cinghie affiancate e rinvio Grillo.
Per sminuzzare ulteriormente il trinciato, il trinciatutto è dotato di controcoltello mulching.
L'intero apparato di taglio è sollevabile idraulicamente e può essere facilmente ribaltato per ispezione, trasporto e manutenzione, senza dover staccare il cardano.
Il kit lame scarificatore, fornito di serie, consente di trasformare il trinciatutto in uno scarificatore professionale.

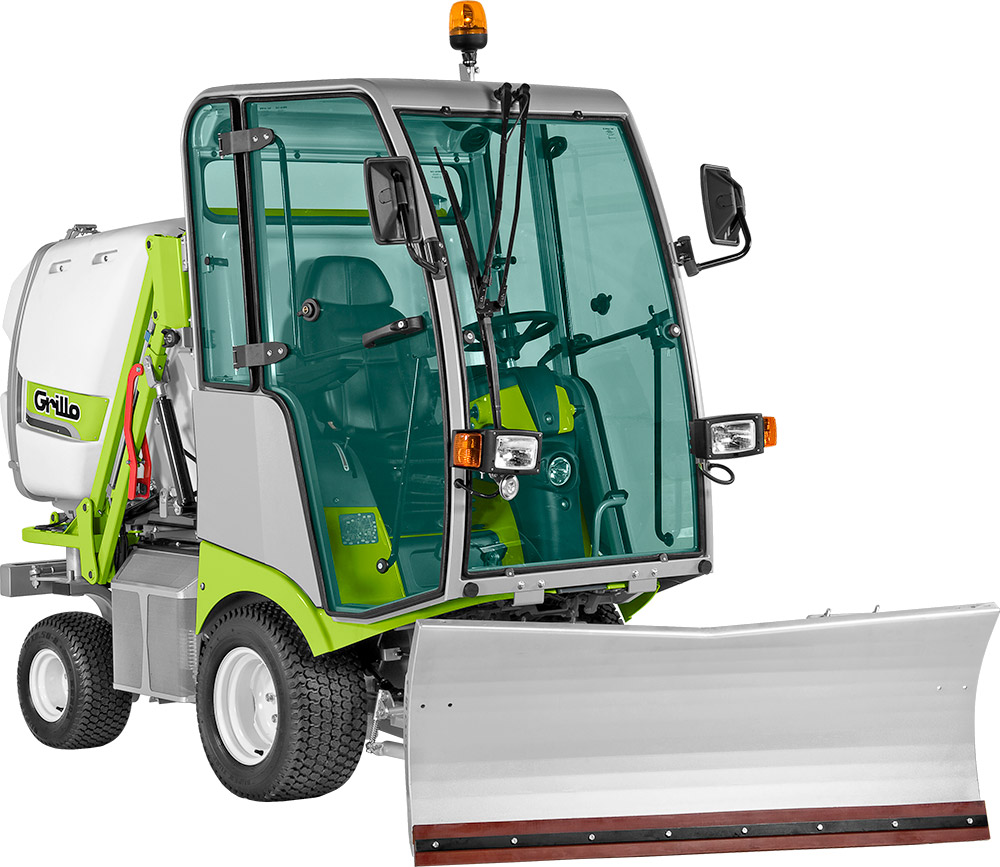

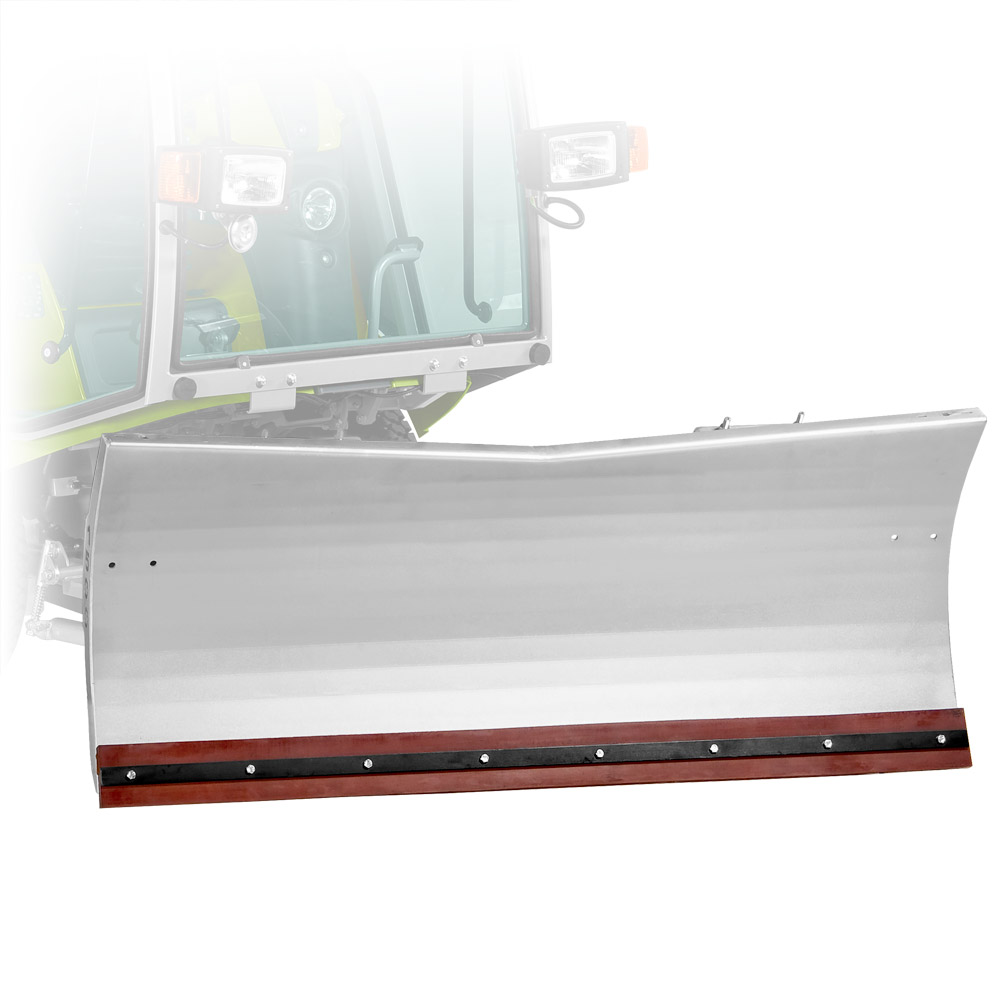

Lama neve orientabile 150 cm con terminale in gomma
Applicabile su FD1100 4WD - FM1100 4WD
Codice: 9G2122
Peso: 135 kg
La lama orientabile consente di liberare rapidamente aree da neve e ghiaccio, utile anche per movimentare cumuli di sassi o sabbia.
Tutti i movimenti della lama sono comandati idraulicamente; la lama può essere sollevata e inclinata lateralmente di +/- 30°.
Il terminale in gomma evita il danneggiamento di selciati e strade.
Necessita di Kit idraulico.

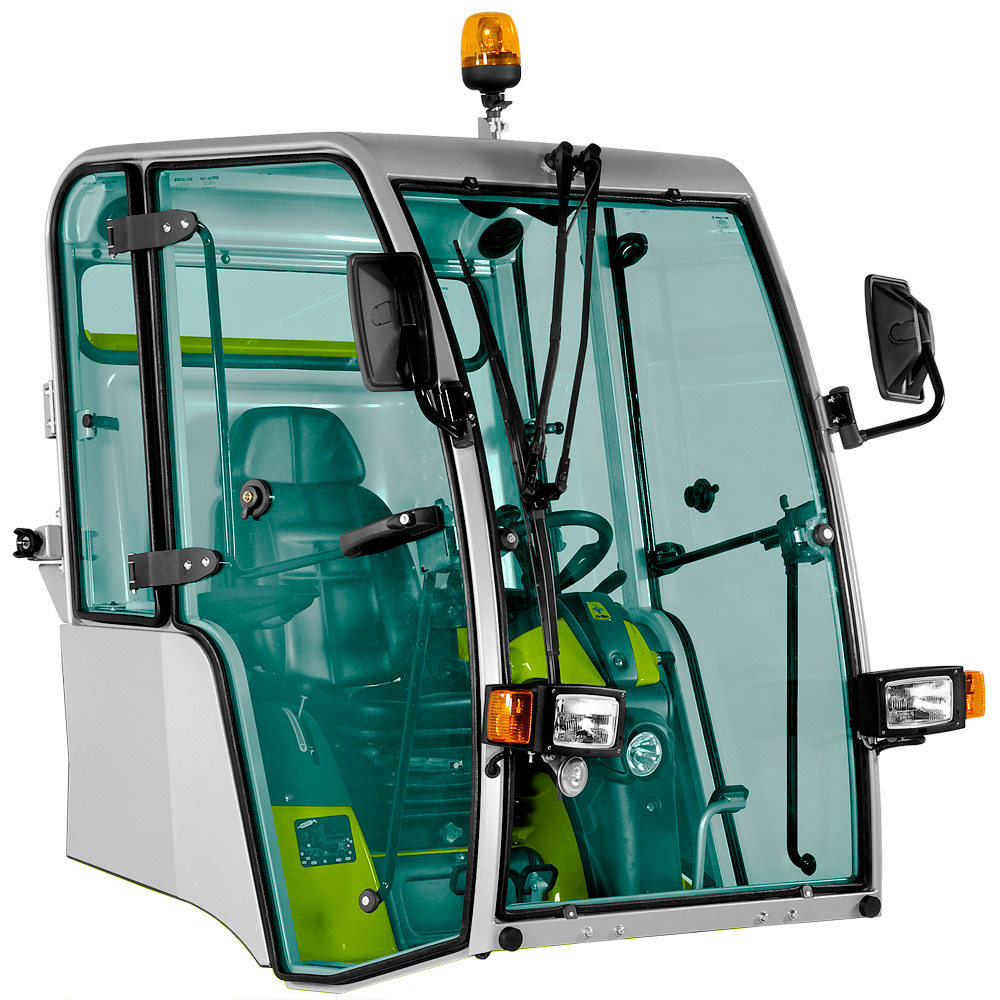

Kit cabina comfort con riscaldamento FD1100 e FM1100
Applicabile su FD1100 4WD - FM1100 4WD
Codice: 949612
Peso: 190 kg
La cabina comfort è dotata di impianto riscaldamento anti-condensa, consente un'ampia visibilità sulla zona di lavoro.
E' inoltre dotata di tergicristallo, finestrini apribili e chiusura di sicurezza sia interna che esterna.

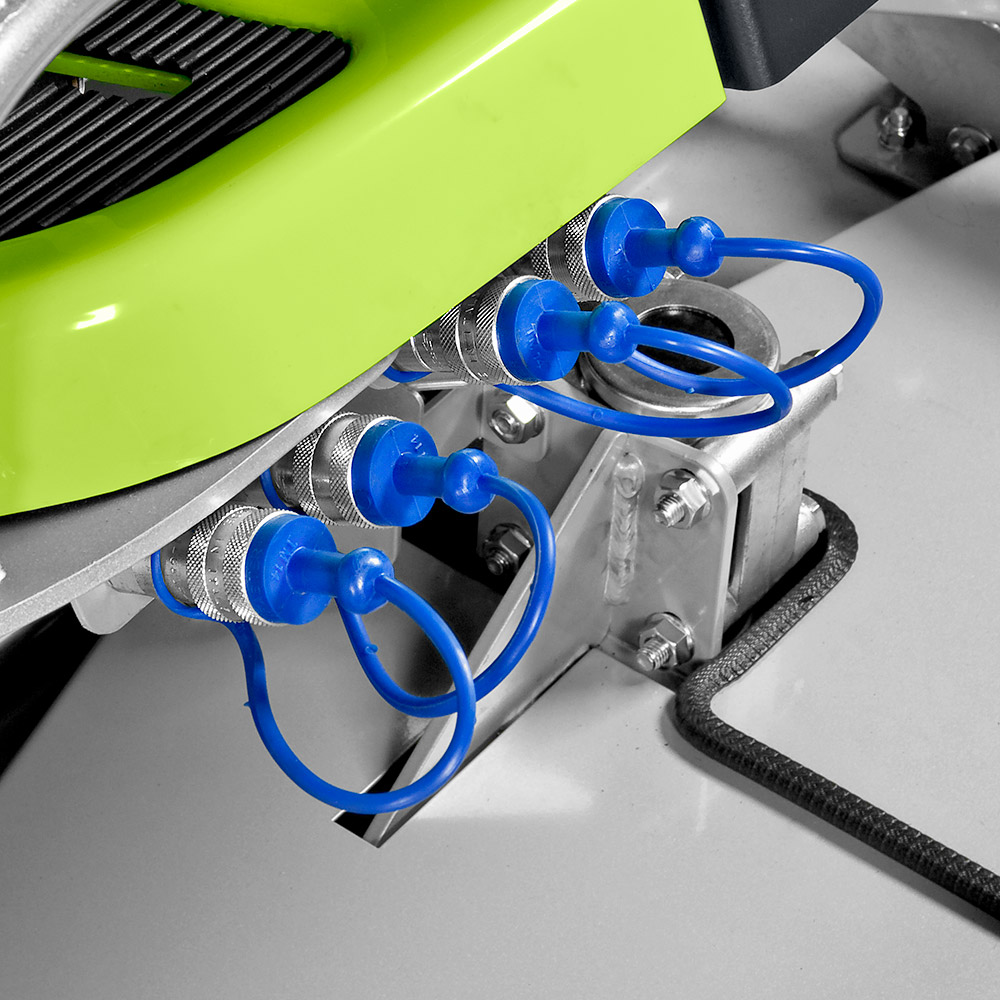

Kit idraulico per accessori FD1100
Applicabile su FD1100 4WD
Codice: 9B4412
Peso: 7 kg
Kit idraulico che consente di collegare vari accessori agli attacchi rapidi.
Coppia catene per ruote 23x10.50-12
Applicabile su FD1100 4WD - FM1100 4WD
Codice: 9M3622
Peso: 2 kg
Per aumentare la presa delle ruote in caso di neve e ghiaccio, facile da montare e smontare.
